Trong quy trình gia công cơ khí bóc tách vật liệu, gia công lỗ luôn chiếm một tỷ trọng thời gian rất lớn. Đứng trước bài toán mở rộng quy mô sản xuất, nhiều giám đốc phân xưởng thường vấp phải sự phân vân giữa việc đầu tư thêm nhiều chiếc máy khoan trụ đứng truyền thống để tiết kiệm chi phí, hay quyết định dốc ngân sách lớn để trang bị một hệ thống máy khoan có cánh tay đòn vươn dài. Để đưa ra một quyết định đầu tư chính xác, tránh tình trạng thiết bị mua về không sử dụng hết công năng hoặc không đáp ứng được yêu cầu bản vẽ, chúng ta cần bóc tách tận gốc bản chất cơ khí của hai dòng máy này. Bài viết dưới đây sẽ phân tích chi tiết sự khác nhau về động học cắt gọt và tư vấn giải pháp lựa chọn phù hợp nhất cho từng mô hình xưởng.

Sự khác biệt cốt lõi nằm ở nguyên lý định vị tâm lỗ

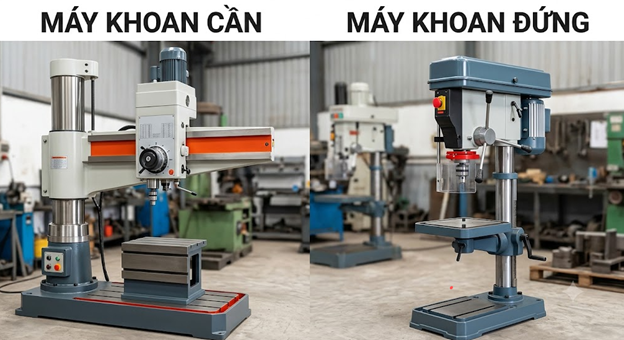

Sự khác biệt về nguyên lý động học giữa máy khoan đứng và máy khoan cần

Nhìn thoáng qua, cả hai thiết bị đều dùng một nguyên lý cắt gọt cơ bản: Trục chính mang mũi khoan quay tròn với tốc độ cao và tịnh tiến đâm thẳng xuống phôi kim loại để tạo hình lỗ. Cả hai đều có thể sử dụng chung hệ thống dao cụ, chung chế độ cắt và tạo ra phoi kim loại tương tự nhau. Tuy nhiên, ranh giới phân định đẳng cấp và không gian ứng dụng của chúng lại nằm ở một bài toán thực tế tại xưởng: Khi có nhiều lỗ cần gia công trên cùng một chi tiết, người thợ sẽ di chuyển phôi hay di chuyển đầu khoan?

Đối với các phôi nhỏ nhẹ, việc dùng tay đẩy phôi trượt trên bàn máy để tìm tâm lỗ là điều rất dễ dàng. Nhưng khi đối mặt với một mặt bích thép đường kính 2 mét hoặc một lốc máy nặng 3 tấn, việc xê dịch phôi là điều bất khả thi và tiềm ẩn rủi ro tai nạn lao động nghiêm trọng. Việc hiểu rõ nguyên lý động học gá đặt này chính là bước đầu tiên và quan trọng nhất để xưởng chọn đúng thiết bị máy khoan công nghiệp đáp ứng đúng định hướng sản phẩm của mình.

Phân tích đặc tính kỹ thuật: máy khoan đứng và máy khoan cần

Để có cái nhìn đa chiều trước khi lập dự toán đầu tư, bộ phận kỹ thuật cần đánh giá hai dòng máy này dựa trên 3 trụ cột kỹ thuật cốt lõi: kích thước phôi, không gian chiếm dụng và độ cứng vững cơ khí.

1. Khả năng xử lý kích thước và trọng lượng phôi

Đây là yếu tố phân hóa rõ rệt nhất chức năng của hai giải pháp gia công này.

Đối với máy khoan đứng:

Cấu tạo của dòng máy này tuân theo nguyên lý "Đầu khoan cố định". Trục chính luôn di chuyển trên một phương thẳng đứng duy nhất. Bàn máy có thể nâng hạ hoặc xoay, nhưng mũi khoan thì không thể dịch chuyển ngang. Do đó, để mũi khoan đi xuống đúng tâm lỗ đã vạch dấu, người thợ bắt buộc phải thao tác xê dịch cục phôi.

Đặc điểm này quy định rằng: Phôi gia công bắt buộc phải có kích thước và trọng lượng nhỏ gọn. Người thợ cần có khả năng dùng tay hoặc tời nhẹ đặt phôi lên bàn máy, nới lỏng ê-tô, căn chỉnh tọa độ phôi, sau đó khóa chặt lại. Khi chi tiết phôi nặng quá sức người hoặc kích thước dài rộng vượt qua biên dạng của bàn nâng, máy khoan đứng sẽ hoàn toàn bất lực. Cố tình chế cháo gá kẹp phôi quá khổ trên máy khoan trụ đứng sẽ làm mất trọng tâm, dễ gây lật máy hoặc văng phôi trong quá trình cắt gọt.

Đối với máy khoan cần:

Dòng máy này sinh ra với một sứ mệnh duy nhất: trị các phôi siêu trường siêu trọng mà sức người không thể thao tác. Nó bao gồm các khối thép bệ máy hạng nặng, khuôn đúc nguyên khối, các tấm thép dày lên đến hàng tấn.

Nguyên lý làm việc của nó là "Phôi đứng im, dao di chuyển". Người thợ sẽ dùng cầu trục cẩu phôi đặt lên bệ gá phôi, tiến hành căn chỉnh độ thăng bằng và khóa chặt phôi lại một lần duy nhất. Cụm mũi khoan được tích hợp trên một cánh tay đòn máy khoan cực kỳ linh hoạt. Cánh tay này có khả năng xoay 360 độ quanh thân trụ chính, đồng thời cụm đầu khoan có thể trượt ra xa hoặc thu lại gần dọc theo cánh tay đòn. Người thợ chỉ cần nắm tay cầm, nhẹ nhàng kéo đầu khoan đến chính xác mọi tọa độ lỗ mong muốn trên mặt phôi, sau đó bấm nút khóa cứng hệ thống bằng áp lực thủy lực và tiến hành khoan mặt bích hay khoan lỗ định vị. Khả năng vươn xa này giúp máy khoan cần trở thành giải pháp gia công lỗ duy nhất cho các cấu kiện công nghiệp nặng.

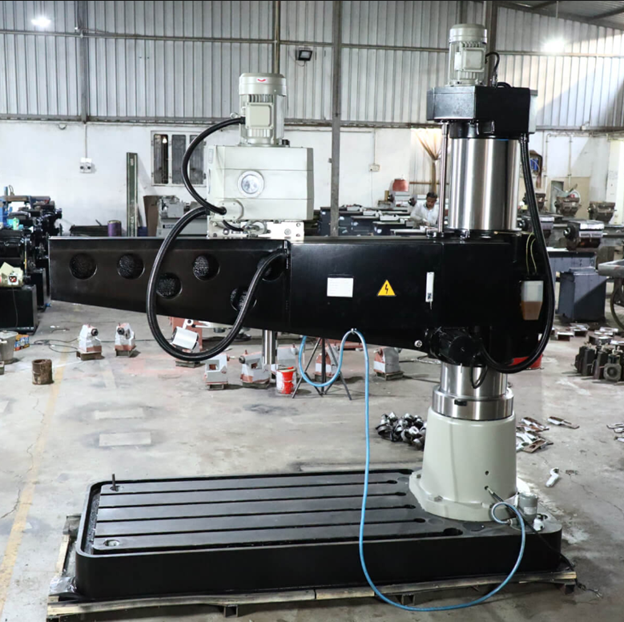

Máy khoan cần công nghiệp gia công lỗ khoan trên phôi khối lượng lớn

2. Không gian làm việc và diện tích chiếm dụng tại xưởng

Mặt bằng nhà xưởng luôn là một bài toán chi phí đắt đỏ, và hai dòng máy này có mức độ chiếm dụng không gian hoàn toàn đối lập nhau.

Máy khoan đứng: Nhờ thiết kế tích hợp theo phương dọc, các cụm động cơ, hộp số, trục chính và bàn máy đều nằm trên một trục tọa độ Z duy nhất. Kết cấu trụ thẳng này rất gọn gàng, tiết kiệm tối đa không gian diện tích sàn. Bạn hoàn toàn có thể đặt 3 đến 4 chiếc máy nằm sát cạnh nhau để tạo thành một dây chuyền khoan lỗ liên tục cho các chi tiết sản xuất hàng loạt mà không sợ vướng víu không gian làm việc của công nhân.

Máy khoan cần:

Để sở hữu khả năng vươn tới các phôi kích thước lớn, thiết bị này đòi hỏi diện tích sàn xưởng phải cực kỳ rộng rãi. Bản thân bệ máy bằng gang đúc đã có kích thước rất to để tạo đối trọng chống lật. Quan trọng hơn, bạn phải tính toán cộng thêm không gian làm việc an toàn để cánh tay đòn có thể xoay quét một vòng tròn với bán kính từ 1 mét đến hơn 3 mét mà không bị vướng vào các cột nhà xưởng, đường đi của xe nâng hay các thiết bị gia công lân cận.

3. Năng lực cắt gọt và độ cứng vững

Cấu trúc cơ khí quy định trực tiếp đến việc thiết bị có thể chịu đựng được lực đẩy dọc trục (Thrust force) lớn đến mức nào khi ấn mũi khoan qua các khối thép hợp kim.

Máy khoan đứng: Vì trục chính và cụm đầu khoan nằm rất sát với trụ máy đúc nguyên khối, thiết bị này có khả năng chịu lực ép dọc trục rất tốt, hạn chế tối đa hiện tượng cong vênh thân máy. Tuy nhiên, do giới hạn về kích thước hộp số và công suất motor, thiết bị này thường chỉ được thiết kế để khoan các lỗ có đường kính vừa và nhỏ (phổ biến từ 13mm đến 40mm). Nếu cố tình ép máy khoan mũi lớn hơn công suất thiết kế, máy sẽ nhanh chóng bị cháy motor hoặc trượt đai truyền động.

Máy khoan cần: Được trang bị hộp số cơ khí cực kỳ đồ sộ với mô men xoắn khổng lồ, thiết bị này sở hữu khả năng khoan lỗ cực lớn (lên đến 60mm, 80mm hoặc hơn trên thép khối). Tuy nhiên, nguyên lý vươn xa của cánh tay đòn lại tạo ra một điểm yếu về mặt vật lý: Khi đầu khoan di chuyển ra vị trí xa nhất ở đầu cần, phản lực cắt gọt từ mũi khoan đẩy lên sẽ tạo ra một mô men uốn cực kỳ lớn tác động vào thân trụ máy.

Để giải quyết lực uốn lật này, các nhà chế tạo bắt buộc phải đúc bộ phận thân trụ và cánh tay đòn bằng vật liệu gang đặc mác cao với độ dày cực lớn, kết hợp với các cơ cấu khóa cứng các trục bằng kẹp thủy lực để đảm bảo đầu khoan tuyệt đối không bị gục hoặc rơ lắc khi bắt đầu bước dao cắt gọt nặng. Đây cũng là lý do khiến chi phí chế tạo của thiết bị này luôn đắt đỏ.

Bảng so sánh tổng quan thông số kỹ thuật

Để dễ dàng theo dõi và đưa ra quyết định, kỹ sư và phòng mua hàng có thể tham khảo bảng đối chiếu các đặc tính cốt lõi của hai dòng thiết bị dưới đây:

Bài toán đầu tư: Xưởng của bạn phù hợp với dòng máy nào?

Không có một thiết bị nào là vạn năng trong cơ khí, thiết bị đắt tiền nhất chưa chắc đã mang lại tỷ suất hoàn vốn tốt nhất nếu đặt sai môi trường làm việc. Việc chọn mua máy cần được cá nhân hóa dựa trên dòng sản phẩm chủ lực của phân xưởng. Dưới đây là hai kịch bản thực chiến giúp bạn định hình ngân sách:

Kịch bản 1: Xưởng gia công chi tiết máy lẻ, xưởng tiện/phay phụ trợ

Nếu đặc thù đơn hàng của xưởng bạn là các chi tiết kim loại nhỏ gọn, phôi linh kiện, mặt bích cỡ nhỏ, đồ gá lắp ráp... thì việc đầu tư máy khoan cần là một sự lãng phí nghiêm trọng cả về dòng tiền lẫn không gian xưởng. Ở kịch bản này, bạn chỉ cần đầu tư 2 đến 3 chiếc máy khoan trụ đứng. Giải pháp này hoàn toàn dư sức đáp ứng yêu cầu dung sai bản vẽ, giúp tạo ra một quy trình làm việc linh hoạt và đặc biệt là khả năng thu hồi vốn cực nhanh.

Kịch bản 2: Xưởng đóng tàu, chế tạo kết cấu thép lớn, gia công khuôn dập

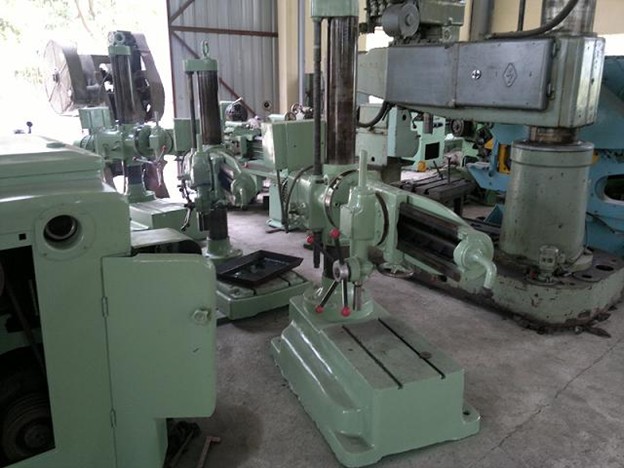

Lựa chọn đầu tư máy khoan đứng hay khoan cần phụ thuộc vào kích thước phôi thực tế

Nếu xưởng của bạn thường xuyên tiếp nhận các bản vẽ bệ gá động cơ, dầm thép chịu lực nguyên khối, hay gia công các tấm khuôn mẫu ép nhựa có kích thước vượt khổ bàn làm việc thông thường, việc đầu tư máy khoan cần là yêu cầu bắt buộc để duy trì năng lực cạnh tranh. Trong tình huống này, nếu cố tình mua máy khoan đứng vì ham rẻ, người thợ sẽ phải tự chế các loại bàn đỡ bấp bênh, mất hàng giờ đồng hồ dùng xà beng nạy cục thép nặng nề để chỉnh tâm lỗ. Điều này không chỉ gây sai số tọa độ nghiêm trọng làm hỏng phôi giá trị cao, mà còn rình rập rủi ro tai nạn lao động chết người. Giải pháp có cánh tay đòn xoay sẽ giải phóng hoàn toàn bài toán gá đặt nặng nhọc này.

Nhận tư vấn giải pháp gia công lỗ từ kỹ sư Á Châu

Việc lựa chọn thiết bị tạo lỗ không chỉ xoay quanh công suất động cơ, mà nó là bài toán tổ chức không gian và tối ưu hóa thời gian gá kẹp phi sản xuất. Đừng để một thiết bị gia công không phù hợp trở thành điểm nghẽn kìm hãm năng suất của toàn bộ phân xưởng.

Để có những bước đầu tư vững chắc nhất, hãy gửi ngay thông số bản vẽ lớn nhất và nặng nhất mà xưởng bạn đang nhận gia công để liên hệ Á Châu. Đội ngũ kỹ thuật viên ứng dụng của chúng tôi sẽ phân tích động học cắt gọt, tư vấn trực tiếp giúp bạn giải bài toán: Nên chọn model khoan đứng kết hợp bàn chữ thập X-Y để tiết kiệm ngân sách, hay đầu tư thẳng lên hệ thống thiết bị có cánh tay đòn vươn xa để giải phóng hoàn toàn khó khăn trong khâu gá đặt khuôn mẫu lớn.
