Máy khoan xung EDM Trung Quốc DMNC KD-DZ430I là dòng máy khoan lỗ nhỏ EDM có hành trình X/Y 400 × 300 mm, sử dụng điện cực Φ0,3–Φ3,0 mm. Máy có hành trình servo trục Z 380 mm, hỗ trợ điện cực dài 500 mm, trang bị đầu quay tích hợp và hệ thống điều khiển do DMNC tự phát triển với nhiều chức năng hỗ trợ quá trình gia công lỗ nhỏ, lỗ sâu.

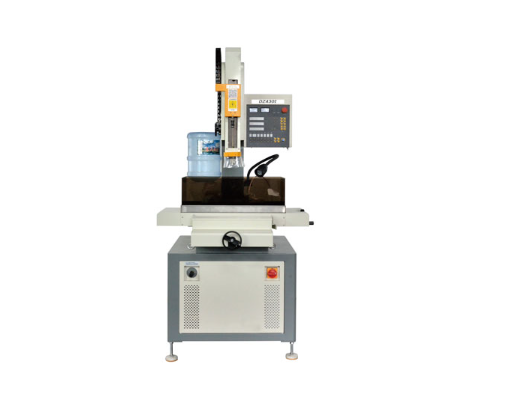

Máy khoan xung EDM Trung Quốc DMNC KD-DZ430I
Đặc điểm nổi bật của máy khoan xung EDM DMNC KD-DZ430I
Hành trình trục Z và tối ưu sử dụng điện cực
- Hành trình tối đa trục Z đạt 380 mm.
- Có thể sử dụng điện cực dài 500 mm.
- Phần ống điện cực còn dư được giảm xuống khoảng 100 mm.
- Thiết kế mạch hao mòn cực thấp giúp nâng cao hiệu quả sử dụng ống điện cực.
Truyền động trục Z tốc độ cao
- Trục Z sử dụng động cơ micro-stepping để thực hiện chuyển động chạy dao nhanh.
- Toàn bộ hành trình chỉ mất khoảng 10 giây, giúp giảm thời gian chờ và nâng cao hiệu suất.
- Trục W, tức hành trình đầu máy, được điều khiển thủ công với tốc độ di chuyển nhanh.
Đầu quay tích hợp
- Đầu quay và động cơ sử dụng thiết kế tích hợp được cấp bằng sáng chế.
- Sử dụng tấm thép tungsten chống mài mòn và nhiều kết cấu chống nước.
- Ống côn kết nối với mâm cặp giúp đảm bảo độ đồng tâm trong quá trình quay.
Hệ thống điều khiển tự phát triển
Hệ thống điều khiển của máy hỗ trợ các chức năng:
- Gia công một nút bấm.
- Chức năng căn tâm.
- Chức năng mặt đầu cố định.
- Cơ sở dữ liệu chuyên gia.
- Lấy mẫu số.
- Theo dõi servo thích ứng.
- Chức năng xuyên lỗ.
- Gia công linh hoạt.
- Gia công tốc độ cao.
- Bảo vệ bề mặt.
- Trục chính tự động trở về bề mặt phôi.
KD-DZ430I phù hợp gia công lỗ nhỏ bằng điện cực ống đồng Φ0,3–Φ3,0 mm, gia công phôi có chiều dày dưới 300 mm và các vật liệu cứng, vật liệu đặc biệt như thép tungsten, nhôm và AK80.
Thông số kỹ thuật máy khoan xung EDM DMNC KD-DZ430I
| Thông số kỹ thuật | Đơn vị | KD-DZ430I |
| Đường kính điện cực | mm | Φ0,3–Φ3,0 |
| Hành trình đầu máy | mm | 250 |
| Hành trình servo trục chính | mm | 380 |
| Tốc độ tối đa trục chính | mm* | 1.500 |
| Tốc độ quay trục chính | rpm | 0–200, có thể điều chỉnh |
| Kích thước bàn làm việc | mm | 440 × 320 |
| Hành trình X/Y | mm | 400 × 300 |
| Khoảng cách tối đa từ dẫn hướng đến bàn làm việc | mm | ≥300 |
| Dòng gia công tối đa | A | 30 |
| Công suất đầu vào tối đa | kW | 4,0 |
| Nguồn điện | 3 pha 380V/50Hz | |
| Hiển thị số | X, Y, Z | |
| Áp suất chất lỏng gia công tối đa | MPa | 8 |
| Thiết bị cấp chất lỏng gia công | Bơm piston điện | |
| Tải trọng bàn tối đa | kg | 380 |
| Kích thước tổng thể máy (W×L×H) | mm | 1.000 × 1.000 × 2.200 |
| Trọng lượng máy | kg | 650 |
| Cấu hình X/Y/Z | X/Y/Z dùng vít me bi chính xác; trục Z dùng dẫn hướng tuyến tính sản xuất tại Đài Loan; trục Z điều khiển tự động, X/Y/W điều khiển thủ công |
