Máy phay CNC 5 trục KFA400 XKNC – Kitamura là dòng máy phay CNC 5 trục dạng đứng, còn được gọi là trung tâm gia công đứng 5 trục (5-Axis Machining Center). Máy được thiết kế để gia công các chi tiết kim loại có hình dạng phức tạp với đường kính lên đến 550 mm, hỗ trợ gia công đồng thời 5 trục và các nguyên công như phay, khoan với yêu cầu độ chính xác cao và chất lượng bề mặt tốt.
KFA400 có khả năng gia công nhiều loại vật liệu, từ nhôm đến các vật liệu khó gia công như titan. Máy sử dụng bàn xoay truyền động trực tiếp DD, trục chính tốc độ cao và chức năng RTCP nhằm đáp ứng yêu cầu gia công 5 trục chính xác.

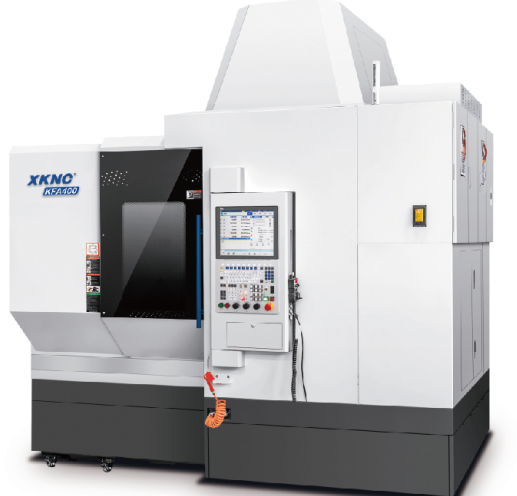

Máy phay CNC 5 trục KFA400 XKNC – Kitamura
Đặc điểm nổi bật của máy phay CNC 5 trục KFA400
- Hỗ trợ gia công đồng thời 5 trục.
- Trang bị bàn xoay truyền động trực tiếp DD kép, có độ chính xác quay cao và khả năng duy trì độ chính xác ổn định trong thời gian dài.
- Bàn xoay sử dụng kết cấu làm kín đa kênh, giúp hạn chế rò rỉ ngay cả khi tiếp xúc với nước trong thời gian dài.
- Phân bố trọng lượng được tối ưu, kết hợp các bộ phận tĩnh ổn định với các bộ phận chuyển động nhẹ và cứng vững, giúp chuyển động êm và ổn định.
- Khả năng chịu lực cắt cao.
- Trang bị trục chính tốc độ cao, hỗ trợ đạt chất lượng bề mặt gia công tốt.
- Tích hợp chức năng RTCP – Rotation Tool Center Point, hỗ trợ điều khiển chính xác vị trí đầu dao trong quá trình gia công 5 trục.
- Trang bị hệ thống đo dò phôi, hỗ trợ tự động căn chỉnh phôi.
Kết cấu máy được phân tích bằng hệ thống ANSYS Finite Element Analysis, bao gồm phân bố ứng suất, nguồn rung, biến dạng nhiệt và dịch chuyển kết cấu. Việc phân tích và tối ưu kết cấu giúp nâng cao độ ổn định và duy trì độ chính xác đồng đều của máy.
Phạm vi gia công
Máy phay CNC 5 trục KFA400 phù hợp với các chi tiết kim loại phức tạp có đường kính lên đến 550 mm, đáp ứng các yêu cầu:
- Gia công đồng thời 5 trục.
- Gia công phay.
- Gia công khoan.
- Gia công yêu cầu độ chính xác cao.
- Gia công yêu cầu chất lượng bề mặt tốt.
- Gia công vật liệu từ nhôm đến các vật liệu khó gia công như titan.
Thông số kỹ thuật máy phay CNC 5 trục KFA400
| Thông số kỹ thuật | KFA400 |
| Hành trình | |
| Hành trình trục X/Y/Z | 550/800/400 mm |
| Góc quay trục C | 0–360° |
| Góc nghiêng trục A | ±130° |
| Bàn làm việc | |
| Đường kính bề mặt kẹp | 400 mm |
| Tải trọng bàn tối đa khi nằm ngang/nghiêng | H260/V200 kg |
| Hệ thống thay dao | |
| Chuẩn cán dao | HSK-A63 |
| Số lượng dao | 32 dao |
| Đường kính dao tối đa khi có/không có dao liền kề | 75/150 mm |
| Chiều dài dao tối đa | 250 mm |
| Thời gian thay dao | 2,9 giây |
| Trục chính | |
| Đường kính ngoài | 150 mm |
| Tốc độ tối đa | 18.000 vòng/phút |
| Điện áp hoạt động | 380 V |
| Phương pháp làm mát | Làm mát bằng dầu |
| Chuẩn đầu trục chính | HSK-A63 |
| Tốc độ dịch chuyển | |
| Tốc độ trục X/Y/Z | 30.000 mm/phút |
| Tốc độ quay trục C | 200 vòng/phút |
| Tốc độ trục A | 100 vòng/phút |
| Hệ thống khóa | |
| Khóa trục A | 0,6 MPa – phanh khí |
| Khóa trục C | 0,6 MPa – phanh khí |
| Độ chính xác định vị | |
| Trục X/Y/Z | ±0,01/300 mm |
| Trục C | ±5″ |
| Trục A | ±5″ |
| Độ chính xác lặp lại | |
| Trục X/Y/Z | ±0,005 mm |
| Trục C | ±4″ |
| Trục A | ±4″ |
| Thông số khác | |
| Điện áp và tần số hoạt động | 380 V / 50 Hz |
| Công suất đầu vào | 25 kVA |
| Điện áp điều khiển | 24 VDC |
| Áp suất khí hoạt động | 6 bar |
| Trọng lượng máy | 8.000 kg |
| Kích thước máy, không gồm bể làm mát và băng tải phoi (D × R × C) | 2.750 × 2.600 × 3.050 mm |
| Hệ điều khiển | FANUC / SIEMENS (tùy chọn) |
