Máy phay CNC 5 trục KMC63U, KMC80U và KMC125U XKNC – Kitamura là dòng máy phay CNC 5 trục dạng ngang, còn được gọi là trung tâm gia công ngang 5 trục (5-Axis Horizontal Machining Center). Dòng máy được thiết kế để gia công các chi tiết có hình dạng phức tạp và các chi tiết yêu cầu gia công điển hình trên 5 mặt.
Máy có khả năng gia công nhiều loại vật liệu, từ nhôm đến các vật liệu khó gia công như titan, phục vụ các lĩnh vực hàng không vũ trụ, hàng không, năng lượng, quốc phòng và sản xuất công nghiệp. Máy kết hợp khả năng gia công của cả trung tâm gia công ngang và trung tâm gia công đứng, đồng thời được trang bị hệ thống thay dao tự động phục vụ yêu cầu sản xuất tự động.

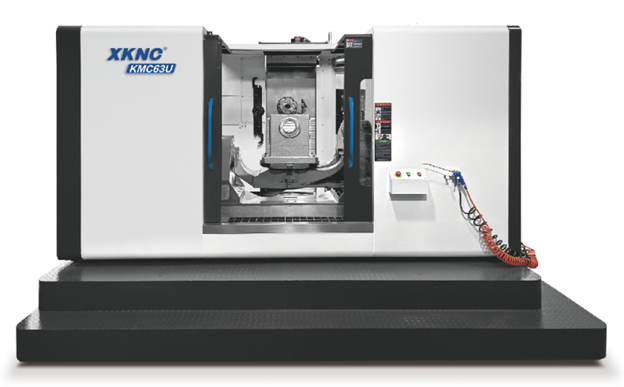

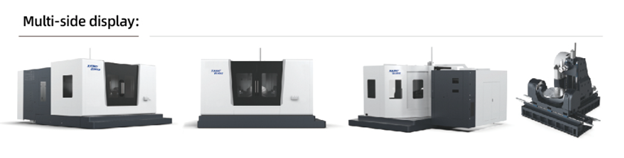

Máy phay CNC 5 trục KMC63U, KMC80U và KMC125U XKNC – Kitamura
Đặc điểm nổi bật của máy phay CNC 5 trục KMC63U, KMC80U và KMC125U
- Thiết kế kết cấu đối xứng: Các bộ phận chính của thân máy sử dụng kết cấu đối xứng và được tối ưu bằng phân tích phần tử hữu hạn, giúp đảm bảo độ chính xác, độ cứng vững và độ ổn định cao.
- Hệ thống thay dao tự động: Các model được trang bị tiêu chuẩn hệ thống ATC (Automatic Tool Changer). Có thể tùy chọn ổ dao dung lượng lớn để đáp ứng gia công nhiều công đoạn, giảm thời gian phụ trợ và nâng cao hiệu suất.
- Các trục X, Y và Z sử dụng dẫn hướng tuyến tính con lăn, có độ bền cao, độ ồn và ma sát thấp, đảm bảo độ cứng vững, độ chính xác và khả năng cắt tải nặng.
- Các trục X, Y và Z sử dụng vít me bi chính xác tốc độ cao, hỗ trợ duy trì độ chính xác và độ ổn định trong quá trình gia công.
- Trục B quay 360°, hỗ trợ gia công chi tiết ở nhiều góc khác nhau và mở rộng khả năng kết nối với các hệ thống nạp/tháo phôi tự động.
Thông số kỹ thuật máy phay CNC 5 trục KMC63U, KMC80U và KMC125U
| Thông số kỹ thuật | KMC63U | KMC80U | KMC125U |
| Vùng làm việc | |||
| Hành trình trục X/Y/Z | 800/850/900 mm | 850/1.045/1.000 mm | 1.250/1.450/1.250 mm |
| Khoảng cách từ tâm trục chính đến bề mặt bàn khi A = 0° | -250～600 mm | -345～700 mm | -510～940 mm |
| Khoảng cách từ mũi trục chính đến tâm bàn khi A = 0° | 150～1.050 mm | 200～1.200 mm | 230～1.480 mm |
| Khoảng cách từ tâm trục chính đến tâm bàn khi A = 90° | -300～550 mm | -375～670 mm | -540～910 mm |
| Khoảng cách từ mũi trục chính đến mặt đầu bàn khi A = 90° | 270～1.170 mm | 170～1.170 mm | 200～1.450 mm |
| Trục chính | |||
| Tốc độ trục chính | 6.000 vòng/phút | 6.000 vòng/phút | 6.000 vòng/phút |
| Côn trục chính | BT50 | BT50 | BT50 |
| Công suất động cơ trục chính | 15/18,5 kW | 30/37 kW (S1/S3) | 30/37 kW (S1/S3) |
| Bàn làm việc | |||
| Kích thước bàn làm việc | Φ630 × 500 mm | Φ800 × 630 mm | Φ1.200 mm |
| Hành trình trục B | n × 360° | n × 360° | n × 360° |
| Hành trình trục A | -110～5° | -135～45° | -135～45° |
| Đường kính quay phôi tối đa | Φ800 mm | Φ850 mm | Φ1.250 mm |
| Tải trọng bàn tối đa | 500 kg | 1.000 kg | 1.500 kg |
| Tốc độ | |||
| Tốc độ chạy nhanh X/Y/Z | 30/30/30 m/phút | 24/24/24 m/phút | 24/24/24 m/phút |
| Tốc độ tiến dao cắt | 10–10.000 mm/phút | 10–10.000 mm/phút | 10–10.000 mm/phút |
| Ổ dao | |||
| Dung lượng ổ dao (tùy chọn) | 30T (40T/60T) | 30T (40T/60T) | 30T (40T/60T) |
| Đường kính dao tối đa khi ổ dao đầy | 112 mm | 125 mm | 112 mm |
| Đường kính dao tối đa khi không có dao liền kề | 200 mm | 250 mm | 200 mm |
| Trọng lượng dao tối đa (tùy chọn) | 18 (25) kg | 25 kg | 30 kg |
| Chiều dài dao tối đa | 350 mm | 350 mm | 500 mm |
| Thông số khác | |||
| Kích thước tổng thể (D × R × C) | 5.600 × 3.700 × 3.000 mm | 6.200 × 4.900 × 4.100 mm | 6.820 × 5.680 × 5.050 mm |
| Trọng lượng máy | 14 tấn (±5%) | 20 tấn (±5%) | 25 tấn (±5%) |
| Hệ điều khiển | FANUC / SIEMENS (tùy chọn) | FANUC / SIEMENS (tùy chọn) | FANUC / SIEMENS (tùy chọn) |

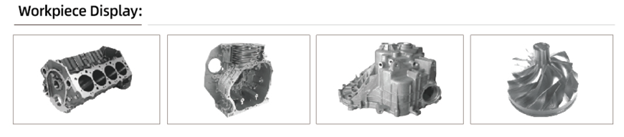

Khả năng gia công
Máy phay CNC 5 trục KMC63U, KMC80U và KMC125U đáp ứng các yêu cầu:
- Gia công chi tiết có hình dạng phức tạp.
- Gia công điển hình trên 5 mặt.
- Gia công nhiều góc nhờ khả năng quay 360° của trục B.
- Gia công các vật liệu từ nhôm đến các vật liệu khó gia công như titan.
- Phù hợp với các lĩnh vực hàng không vũ trụ, hàng không, năng lượng, quốc phòng và sản xuất công nghiệp.
👉 Liên hệ ngay với chúng tôi qua số điện thoại 0836.029.594 hoặc email attjsc@machinetools.com.vn để nhận báo giá chi tiết và tư vấn máy phay CNC 5 trục KMC63U, KMC80U, KMC125U XKNC – Kitamura phù hợp với nhu cầu gia công.
