1.Tổng quan về máy tách từ và bộ lọc giấy Uni Magnetic
Trong các quá trình gia công kim loại như mài tinh, mài khôn, mài mặt phẳng, mài khoan lỗ sâu, mài vô tâm, mài xi lanh bên trong/bên ngoài..việc đảm bảo dung dịch làm mát (hoặc dầu cắt gọt) luôn sạch là yếu tố then chốt ảnh hưởng đến:
Chất lượng sản phẩm gia công
Độ chính xác và độ nhám bề mặt chi tiết
Tuổi thọ dao cụ và máy móc
Vì vậy, thiết bị lọc như máy tách từ và bộ lọc giấy kết hợp Uni Magnetic đóng vai trò vô cùng quan trọng. Đây là thiết bị 2 trong 1, tích hợp hệ thống tách từ và lọc giấy nhằm loại bỏ triệt để cả tạp chất có trong dung dịch làm mát.
2.Tính năng của máy tách từ và bộ lọc giấy kết hợp Uni Magnetic
- Sử dụng cho cả kim loại đen và kim loại màu.
- Hiệu quả lọc dựa vào độ chính xác giấy. Sử dụng 50m, 30m hoặc 15m.
- Không phù hợp với gia công hạng nặng vì tiêu hao giấy.
- Lọc thô phoi trong chất làm mát có từ tính sau đó lọc tinh tạp chất với giấy sẽ tiết kiệm giấy và tăng độ chính xác lọc.

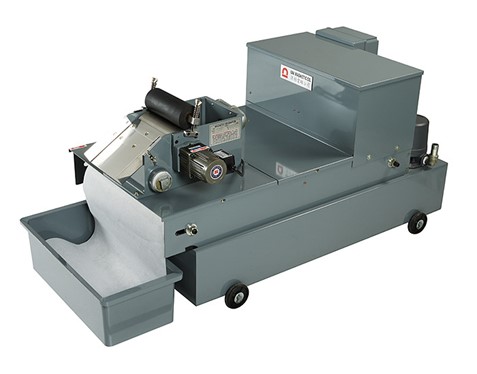

Máy tách từ và bộ lọc giấy kết hợp Uni Magnetic
Sơ đồ kích thước và thông số kỹ thuật của máy tách từ và bộ lọc giấy kết hợp Uni Magnetic

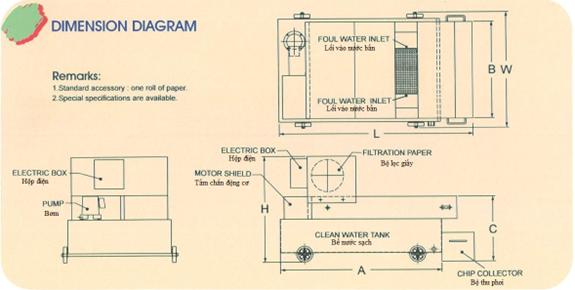

Sơ đồ kích thước
Thông số kỹ thuật
| MODEL | MPFA-20 | MPFA-40 | MPFA-60 | MPFA-80 | MPFA-120 | MPFA-160 | MPFA-240 | MPFA-360 | |
| Khả năng lọc L/phút | 20 | 40 | 60 | 80 | 120 | 160 | 240 | 360 | |
| Dung tích bể chứa nước | 100 | 120 | 140 | 160 | 210 | 260 | 440 | 640 | |
| L | 1050 | 1200 | 1350 | 1500 | 1500 | 1800 | 1550 | 2150 | |
| A | 850 | 1000 | 1150 | 1300 | 1300 | 1600 | 1350 | 1950 | |
| B | 600 | 600 | 600 | 600 | 800 | 800 | 1060 | 1060 | |
| C | 400 | 400 | 400 | 400 | 400 | 400 | 430 | 430 | |
| D | 550 | 550 | 555 | 555 | 590 | 605 | 640 | 640 | |
| E | 705 | 705 | 705 | 705 | 750 | 750 | 915 | 915 | |
| F | PF1-1/2’’ | PF12’’ | PF12’’ | PF12’’ | PF3’’ | PF3’’ | PF3’’ | PF4’’ | |
| H | 660 | 660 | 660 | 660 | 740 | 740 | 740 | 740 | |
| W | 720 | 720 | 720 | 720 | 920 | 920 | 1330 | 1330 | |
| Bơm | HP | 1/8 | 1/8 | 1/8 | 1/4 | 1/2 | 1/2 | 1 | 1 |
| Đầu ra | PF1-1/2’’ | PF1-1/2’’ | PF1-1/2’’ | PF3-4’’ | PF3-4’’ | PF3-4’’ | PF1’’ | PF1’’ | |
| Động cơ giấy (W) | 25 | 25 | 25 | 25 | 40 | 40 | 40 | 40 | |
| Kích thước giấy | W: 500mm L:90m | W:700mm L: 90m | W: 1000mm L:90m | ||||||
| Ghi chú | Có kèm bánh xe | Không kèm bánh xe | |||||||
Phụ kiện tiêu chuẩn
- Một cuộn giấy
- Thông số kỹ thuật đặc biệt có sẵn.
