Máy cắt dây CNC EDM Trung Quốc KINGRED CL Series là dòng máy cắt dây molypden sử dụng động cơ servo điều khiển trục X/Y, kết cấu chữ C và hệ thống cắt côn ±3°/80 mm. Các model được trình bày gồm KD400CL, KD630CL và KD800CL, với hành trình X/Y từ 320 × 400 mm đến 630 × 800 mm.

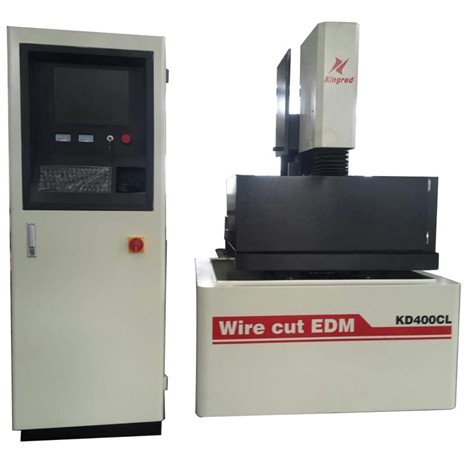

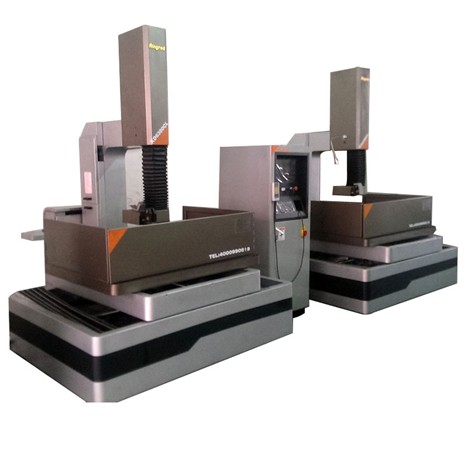

Máy cắt dây CNC EDM Trung Quốc KINGRED CL Series

So với điều khiển động cơ bước, hệ thống servo trục X/Y có phản hồi và bù, hỗ trợ nâng cao độ chính xác khi gia công trên hành trình dài, đặc biệt với các chi tiết có nhiều lỗ và yêu cầu độ chính xác vị trí giữa các lỗ. Máy có thể gia công nhiều loại vật liệu dẫn điện như thép, hợp kim, đồng và hợp kim titan.

CL Series sử dụng kết cấu chữ C với đầu máy bố trí theo phương thẳng đứng. Hộp điều khiển cầm tay hỗ trợ điều khiển chuyển động X/Y, trong khi tọa độ trên màn hình phần mềm cho phép kiểm tra vị trí tuyệt đối và tương đối của các trục.

Đặc điểm nổi bật của máy cắt dây CNC EDM KINGRED CL Series

Name: Máy cắt dây CNC EDM Trung Quốc KINGRED CL Series
Brand: KINGRED
SKU: CL
Availability: InStock
Rating: 5 (1 reviews)

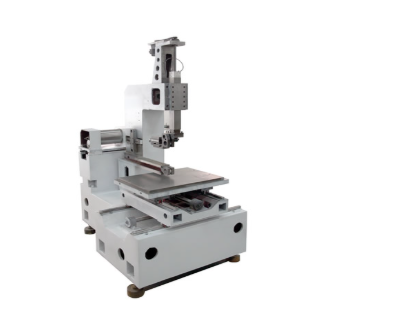

1. Kết cấu chữ C

Máy sử dụng gang HT250 cường độ cao cho các bộ phận đúc.
Vật đúc được sản xuất bằng công nghệ đúc cát nhựa nhằm đảm bảo chất lượng đúc.
Thực hiện hai lần xử lý ram để duy trì độ chính xác cơ khí lâu dài.
Kết cấu chữ C có độ cứng vững cao hơn kết cấu khung đôi chữ F.
Kết cấu chữ C hạn chế hiện tượng rung khung trong quá trình cấp dây tốc độ cao.
Độ cứng vững của kết cấu hỗ trợ duy trì độ chính xác cắt.
Trục Z có thể tiến gần phôi để thực hiện gia công bề mặt.

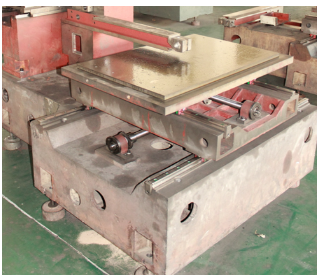

2. Bệ máy chữ T và thiết kế hành trình bàn dạng “+”

Bệ máy dạng chữ T được thiết kế theo nguyên lý tương tự các dòng máy cắt dây đồng, có khả năng chịu tải cao hơn kết cấu dạng chữ nhật thông thường.
Thiết kế hành trình bàn dạng “+” giúp toàn bộ hành trình X/Y luôn nằm trong phạm vi bệ máy.
Khi X/Y di chuyển đến hai đầu hành trình, bàn trượt không vượt ra ngoài phạm vi bệ máy.
Thiết kế này hạn chế ảnh hưởng đến độ chính xác cơ khí khi bàn trượt di chuyển đến cuối hành trình.
Sự kết hợp giữa bệ máy chữ T và bàn trượt dạng “+” hỗ trợ nâng cao độ ổn định của kết cấu máy chữ C.

3. Dẫn hướng tuyến tính và vít me bi cấp P3

KINGRED sử dụng dẫn hướng tuyến tính và vít me bi độ chính xác cao cấp P3 sản xuất tại Đài Loan.
Độ ổn định của chuyển động X/Y giúp hỗ trợ chất lượng bề mặt và độ chính xác cắt.
Dẫn hướng tuyến tính và vít me bi giúp chuyển động trục X/Y êm và ổn định hơn so với dẫn hướng con lăn thép kiểu cũ.
Kết hợp với các bộ phận máy có độ cứng vững cao, hệ thống hỗ trợ duy trì hiệu suất cắt.
Dẫn hướng tuyến tính có tuổi thọ cao hơn dẫn hướng chữ V thông thường.

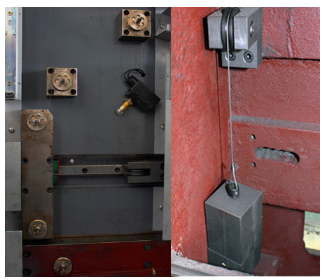

4. Hệ thống kiểm soát sức căng dây hai chiều

Dây molypden của máy cắt dây EDM có thể tái sử dụng nên sau thời gian dài làm việc, dây có thể bị giãn do tác động của lực kéo.

Hệ thống kiểm soát sức căng dây hai chiều của KINGRED giúp duy trì độ căng của dây trong quá trình vận hành. Hệ thống gồm đối trọng, dẫn hướng tuyến tính và bộ dẫn hướng.

5. Hệ thống cắt côn

Hệ thống cắt côn được bố trí phía dưới hành trình trục Z.
Nhờ độ cứng vững của cột trục Z, bộ phận cắt côn vận hành ổn định.
Trục U/V được dẫn động bằng động cơ bước.
U/V phối hợp với X/Y để thực hiện chuyển động đồng thời 4 trục.
Khả năng cắt côn của CL Series đạt ±3°/80 mm.

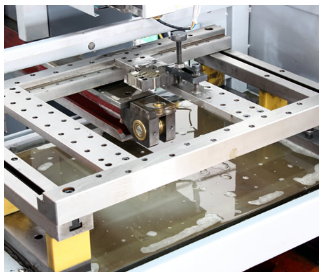

6. Bàn làm việc và hệ thống kẹp

Máy sử dụng bàn làm việc kích thước lớn, có độ cứng vững cao và không sử dụng rãnh T.
Bề mặt bàn được gia công bằng máy mài phẳng có độ chính xác cao.
KINGRED sử dụng hệ thống kẹp có độ chính xác cao.
Hệ thống kẹp thuận tiện khi cố định các phôi có nhiều hình dạng khác nhau.

7. Cụm tang dây

Cụm tang dây sử dụng dẫn hướng tuyến tính độ chính xác cao làm bộ phận dẫn chuyển động.
Chuyển động của tang dây diễn ra êm và toàn bộ hành trình nằm trong phạm vi bệ đỡ, hỗ trợ tăng độ cứng vững.
Tang dây sử dụng thép nhẹ chất lượng cao, chuyển động ổn định và có khả năng chống ăn mòn.
Biến tần được sử dụng để điều khiển tốc độ quay và quá trình đảo chiều của tang dây.
Hệ thống hỗ trợ nâng cao độ chính xác cắt và chất lượng bề mặt, đồng thời giảm hiện tượng đứt dây.
Nắp che tang dây dạng trượt giúp thao tác thuận tiện hơn.

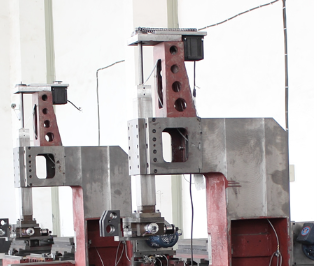

8. Trục Z

Trục Z tiêu chuẩn được dẫn động bằng động cơ để thực hiện chuyển động lên/xuống.
Trục Z sử dụng thiết kế dẫn hướng thép vuông có độ cứng vững cao.
Với kết cấu chữ C, trục Z chuyển động theo phương thẳng đứng so với bàn làm việc.
Thiết kế này hạn chế ảnh hưởng đến độ chính xác khi trục Z thay đổi vị trí.
Kết cấu có độ cứng vững cao hỗ trợ duy trì độ chính xác hành trình trục Z.

9. Hệ thống bôi trơn tự động

Máy được trang bị tiêu chuẩn hệ thống bôi trơn tự động cho các bộ phận chuyển động.
Hệ thống thực hiện bôi trơn tự động sau mỗi 6 giờ vận hành.
Người vận hành chỉ cần bổ sung dầu bôi trơn trước khi dầu trong hệ thống hết.

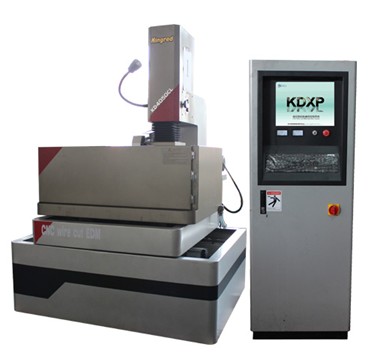

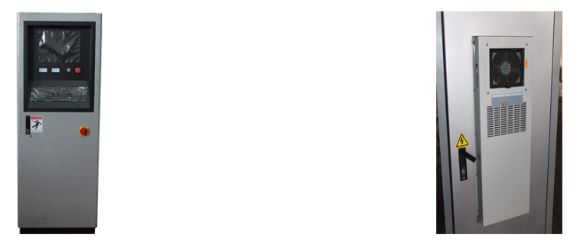

Hệ thống điều khiển KDXP

Hệ thống điều khiển KDXP dành cho máy cắt dây CNC EDM được trang bị máy tính công nghiệp chất lượng cao, module driver servo AC nhập khẩu, bộ nguồn và mạch nguồn xung nhằm nâng cao độ tin cậy của hệ thống.

Giao diện điều khiển thân thiện, dễ vận hành.
Hỗ trợ lựa chọn menu tiếng Trung và tiếng Anh.
Bộ nhớ lớn, lưu trữ được nhiều thông số gia công.
Trang bị CPU hiệu năng cao.
Hỗ trợ trao đổi dữ liệu qua ổ cứng, đĩa mềm, RS232, USB và LAN.
Hỗ trợ chỉnh sửa, sao chép, tìm kiếm và trao đổi dữ liệu trong quản lý chương trình.
Điều khiển 5 trục, trong đó 4 trục có thể điều khiển đồng thời.
Hỗ trợ gia công bề mặt trên và dưới khác dạng, thay đổi góc côn và xử lý góc cắt.
Hỗ trợ cắt một lần hoặc nhiều lần.
Có thể lập trình cấp dây và sức căng dây.
Trang bị bộ trao đổi nhiệt để duy trì nhiệt độ vận hành ổn định.

Thông số kỹ thuật máy cắt dây CNC EDM KINGRED CL Series

Thông số kỹ thuật	KD400CL	KD630CL	KD800CL
Hành trình X/Y/Z	320 × 400 × 300 mm	500 × 630 × 300 mm	630 × 800 × 300 mm
Kích thước bàn	435 × 650 mm	660 × 880 mm	780 × 1.010 mm
Góc cắt côn/chiều dày	±3°/80 mm	±3°/80 mm	±3°/80 mm
Độ chính xác cắt hình bát giác	±0,005 mm	±0,003 mm	±0,006 mm
Độ chính xác cắt côn	±0,015 mm	±0,015 mm	±0,015 mm
Tốc độ cắt tối đa	180 mm²/phút	180 mm²/phút	180 mm²/phút
Độ nhám bề mặt tốt nhất	≤1,0 μm	≤1,0 μm	≤1,0 μm
Đường kính dây	Φ0,12–0,2 mm	Φ0,12–0,2 mm	Φ0,12–0,2 mm
Dòng điện tối đa	7 A	7 A	7 A
Công suất	<2 kW	<2 kW	<2 kW
Điện áp	3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz	3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz	3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz
Tải trọng bàn tối đa	400 kg	800 kg	900 kg
Trọng lượng máy	2.600 kg	4.000 kg	5.000 kg
Kích thước máy (D×R×C)	1.610 × 1.400 × 2.000 mm	2.010 × 1.800 × 2.000 mm	1.840 × 2.110 × 2.700 mm
Kích thước đóng gói (D×R×C)	1.850 × 1.600 × 2.200 mm	2.200 × 2.000 × 2.200 mm	2.100 × 2.300 × 2.900 mm
Dung tích thùng dung dịch điện môi	60 L	60 L	60 L
Kích thước thùng dung dịch (D×R×C)	850 × 570 × 600 mm	850 × 570 × 600 mm	850 × 570 × 600 mm
Kích thước đóng gói thùng (D×R×C)	1.000 × 700 × 680 mm	1.000 × 700 × 680 mm	1.000 × 700 × 680 mm
Trọng lượng thùng	80/60 kg	80/60 kg	80/60 kg
Loại bộ điều khiển	KDXP	KDXP	KDXP
Kích thước bộ điều khiển (D×R×C)	600 × 800 × 1.680 mm	600 × 800 × 1.680 mm	600 × 800 × 1.680 mm
Kích thước đóng gói bộ điều khiển	800 × 900 × 2.000 mm	800 × 900 × 2.000 mm	800 × 900 × 2.000 mm
Trọng lượng bộ điều khiển	260/180 kg	260/180 kg	260/180 kg

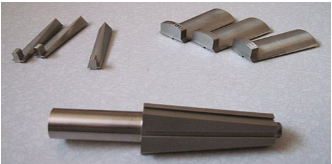

Ứng dụng của KINGRED CL Series

Máy sử dụng dây molypden hoặc dây hợp kim vonfram – molypden làm điện cực, kết hợp chất lỏng gia công làm môi trường. Quá trình phóng điện xung giữa điện cực và phôi tạo nhiệt lượng để bóc tách vật liệu theo quỹ đạo được điều khiển bởi các trục máy.

KINGRED CL Series phù hợp gia công các chi tiết có yêu cầu độ chính xác, độ cứng và độ dai cao, đặc biệt như:

Khuôn dập nguội.
Khuôn đùn.
Khuôn nhựa.
Dao phay lăn bánh răng.
Các chi tiết chính xác.
Chi tiết côn đều, côn không đều và các biên dạng đặc biệt.

Dòng máy được sử dụng trong các lĩnh vực khuôn mẫu, phụ tùng ô tô, hàng không – vũ trụ, thiết bị điện tử, quân sự, công nghiệp nhẹ và đồ gia dụng.
