Máy cắt dây CNC EDM Trung Quốc KINGRED DK77 Series là dòng máy cắt dây molypden kinh tế sử dụng động cơ bước, gồm các model DK7725, DK7732, DK7740, DK7750 và DK7763. Dòng máy có hành trình X/Y từ 250 × 320 mm đến 630 × 800 mm, sử dụng phần mềm KDXP (AutoCUT) CAD/CAM, mạch điện số hóa kết hợp biến tần và nguồn xung tần số cao. Dây molypden có thể tái sử dụng, phù hợp gia công nhiều loại vật liệu dẫn điện và các chi tiết khuôn, dụng cụ, chi tiết chính xác.

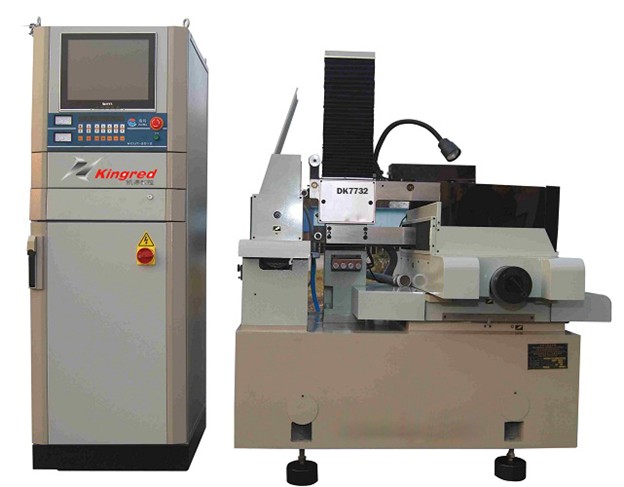

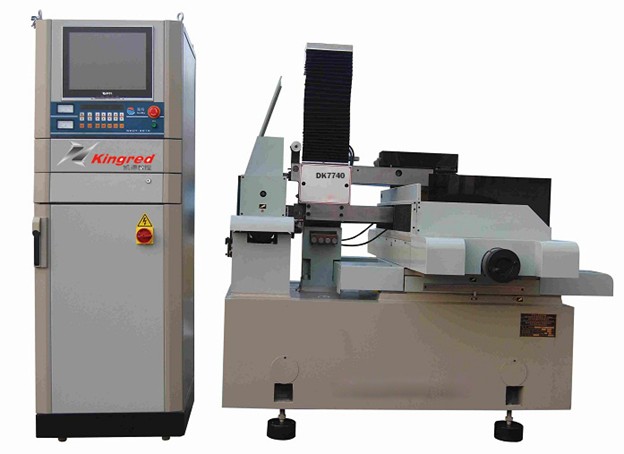

Máy cắt dây CNC EDM Trung Quốc KINGRED DK77 Series
Vật đúc của DK77 Series sử dụng công nghệ đúc cát nhựa và thực hiện hai lần xử lý nhiệt ở nhiệt độ cao nhằm loại bỏ ứng suất bên trong, hạn chế biến dạng. Tốc độ tang dây có thể điều chỉnh, sử dụng tốc độ thấp khi lắp dây và tốc độ cao khi gia công.
Đặc điểm nổi bật của máy cắt dây CNC EDM KINGRED DK77 Series
Cơ cấu cắt côn
- Cơ cấu cắt côn sử dụng hai động cơ bước để tạo chuyển động trục U/V.
- Trục U/V phối hợp với X/Y để thực hiện chuyển động đồng thời 4 trục.
- Khả năng cắt côn đạt ±3° hoặc ±30°/100 mm.
Kết cấu khung dây
- Khung dây trên và dưới sử dụng kết cấu đối xứng nhằm duy trì sức căng dây trong phạm vi phù hợp.
- Số lượng và cách bố trí puly của khung trên và dưới tương ứng nhau, giúp duy trì lực căng dây ổn định.
- Kết cấu khung dây rút ngắn đường chạy dây, hạn chế rung động trong quá trình dây chuyển động và hỗ trợ duy trì độ chính xác gia công.
Bàn làm việc
- Bàn làm việc sử dụng rãnh chữ T.
- Trang bị bộ kẹp tiêu chuẩn để cố định phôi trong quá trình gia công.
Hệ thống cuốn và chạy dây
- Tang dây sử dụng thép chuyên dụng, hỗ trợ chuyển động ổn định và khả năng chống ăn mòn.
- Sử dụng biến tần Emerson của Mỹ để điều khiển chiều chuyển động của tang dây.
- Tốc độ tang dây có thể điều chỉnh, sử dụng tốc độ thấp khi lắp dây và tốc độ cao khi gia công.
- Hệ thống hỗ trợ duy trì độ chính xác, cải thiện chất lượng bề mặt và giảm hiện tượng đứt dây.
Thân máy
- Bệ máy sử dụng gang Meehanite HT250.
- Vật đúc áp dụng công nghệ đúc cát nhựa.
- Thực hiện hai lần xử lý nhiệt ở nhiệt độ cao nhằm loại bỏ ứng suất bên trong và giảm khả năng biến dạng.
- Kết cấu thân máy có khả năng chịu tải và duy trì độ ổn định trong quá trình gia công.
Dẫn hướng tuyến tính và vít me bi
- Sử dụng dẫn hướng tuyến tính bằng thép.
- Trang bị vít me bi độ chính xác cao.
- Dẫn hướng tuyến tính và vít me bi có nguồn gốc từ Đài Loan.
Thông số kỹ thuật máy cắt dây CNC EDM KINGRED DK77 Series
| Thông số kỹ thuật | DK7725 | DK7732 | DK7740 | DK7750 | DK7763 |
| Hành trình X/Y | 250 × 320 mm | 320 × 400 mm | 400 × 500 mm | 500 × 630 mm | 630 × 800 mm |
| Kích thước bàn | 380 × 525 mm | 415 × 635 mm | 500 × 785 mm | 660 × 900 mm | 660 × 1.100 mm |
| Chiều dày cắt tối đa | 300 hoặc 500 mm | 300 hoặc 500 mm | 300 hoặc 500 mm | 300 hoặc 500 mm | 300 hoặc 500 mm |
| Góc cắt côn/chiều dày | ±3° hoặc ±30°/100 mm | ±3° hoặc ±30°/100 mm | ±3° hoặc ±30°/100 mm | ±3° hoặc ±30°/100 mm | ±3° hoặc ±30°/100 mm |
| Khung dây | Có thể điều chỉnh | Có thể điều chỉnh | Có thể điều chỉnh | Có thể điều chỉnh | Có thể điều chỉnh |
| Độ chính xác cắt | ≤0,015 mm | ≤0,015 mm | ≤0,015 mm | ≤0,015 mm | ≤0,015 mm |
| Tốc độ cắt tối đa | 160 mm²/phút | 160 mm²/phút | 160 mm²/phút | 160 mm²/phút | 160 mm²/phút |
| Độ nhám – cắt một lần | Ra ≤2,5 μm | Ra ≤2,5 μm | Ra ≤2,5 μm | Ra ≤2,5 μm | Ra ≤2,5 μm |
| Độ nhám – cắt nhiều lần | Ra ≤1,5 μm | Ra ≤1,5 μm | Ra ≤1,5 μm | Ra ≤1,5 μm | Ra ≤1,5 μm |
| Đường kính dây | Φ0,12–0,25 mm | Φ0,12–0,25 mm | Φ0,12–0,25 mm | Φ0,12–0,25 mm | Φ0,12–0,25 mm |
| Dòng điện tối đa | 6 A | 6 A | 6 A | 6 A | 6 A |
| Công suất | <2 kW | <2 kW | <2 kW | <2 kW | <2 kW |
| Điện áp | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz |
| Tải trọng bàn tối đa | 300 kg | 400 kg | 500 kg | 800 kg | 3.000 kg |
| Trọng lượng máy | 1.600 kg | 1.700 kg | 2.000 kg | 2.300 kg | 4.500 kg |
| Kích thước máy (D×R×C) | 1.450 × 1.100 × 1.600 mm | 1.500 × 1.200 × 1.600 mm | 1.700 × 1.350 × 1.700 mm | 2.100 × 1.900 × 1.900 mm | 2.450 × 2.100 × 2.100 mm |
Ứng dụng của KINGRED DK77 Series
KINGRED DK77 Series sử dụng dây molypden có thể tái sử dụng làm điện cực, kết hợp chất lỏng làm mát trong quá trình gia công. Dòng máy có thể xử lý các vật liệu dẫn điện và các vật liệu cứng khó gia công bằng phương pháp cắt gọt thông thường.
Máy phù hợp gia công:
- Chày.
- Dụng cụ.
- Khuôn dập.
- Khuôn mẫu.
- Các chi tiết chính xác từ vật liệu cứng.
- Các chi tiết yêu cầu gia công biên dạng bằng phương pháp phóng điện.
DK77 Series hỗ trợ công nghệ cắt nhiều lần, với độ nhám bề mặt đạt Ra ≤1,5 μm khi cắt nhiều lần. Dòng máy được ứng dụng trong các lĩnh vực chế tạo khuôn, điện, máy móc chính xác, phụ tùng ô tô và công nghiệp quân sự.
