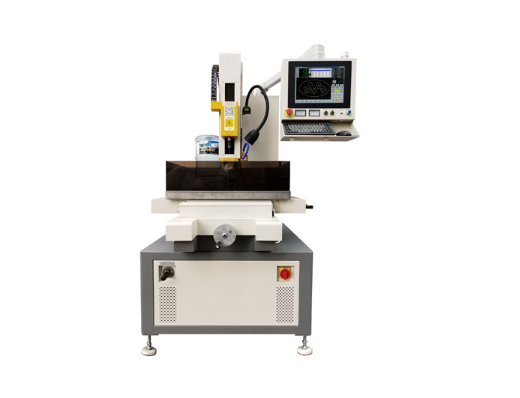

Máy khoan xung CNC EDM Trung Quốc DMNC DC430A, DC430B và DC430C có hành trình X/Y 400 × 300 mm, hỗ trợ gia công CNC 3 trục X/Y/Z và sử dụng điện cực từ Φ0,1–Φ3,0 mm tùy phiên bản. Máy trang bị máy tính công nghiệp màn hình cảm ứng, hệ điều hành Windows 7, cơ sở dữ liệu công nghệ gia công và nhiều chức năng tự động hỗ trợ quá trình khoan xung EDM.
Đặc điểm nổi bật của máy khoan xung CNC EDM Trung Quốc DMNC DC430A, DC430B và DC430C
- Hệ thống sử dụng máy tính điều khiển công nghiệp màn hình cảm ứng và hệ điều hành Windows 7, có tốc độ xử lý nhanh và khả năng xử lý lượng dữ liệu lớn cùng lúc.
- Hỗ trợ nhiều giao diện dữ liệu, cho phép nhập và chỉnh sửa dữ liệu trực tiếp thông qua USB, cổng mạng và kết nối không dây để thiết lập đường gia công.
- Hỗ trợ gia công CNC 3 trục X/Y/Z, phù hợp khoan lỗ trên bề mặt phẳng và bề mặt cung. Có thể tùy chọn thêm trục W và C để thực hiện gia công CNC 5 trục, phù hợp với phôi không bằng phẳng, phôi có bậc, chi tiết tròn và gia công lỗ nghiêng.
- Trang bị thư viện công nghệ chuyên gia. Người vận hành chỉ cần nhập vật liệu phôi, đường kính điện cực, yêu cầu gia công và các điều kiện liên quan để hệ thống tự động truy xuất thông số gia công; các thông số khoan lỗ cũng có thể điều chỉnh thủ công.
- Hỗ trợ tự động căn tâm, tự động dò cạnh và tự động tìm bề mặt phôi.
- Kiểm soát chính xác chiều sâu gia công, tự động phát hiện lượng hao mòn điện cực; lượng hao mòn điện cực cũng có thể được cài đặt thủ công.
- Tự động phát hiện khi khoan xuyên; tọa độ chiều sâu cũng có thể được cài đặt thủ công.
- Trục X/Y có chức năng vòng kín, hỗ trợ định vị độ chính xác cao.
- Ba trục X/Y/Z sử dụng vít me bi chính xác và dẫn hướng tuyến tính Đài Loan.
- Hỗ trợ phương thức vận hành tích hợp thủ công – tự động; trục X/Y tự động khóa sau khi định vị và có thể mở khóa thủ công.
- Đối với điện cực có đường kính dưới 0,3 mm, hãng khuyến nghị lựa chọn phương thức gia công thủ công để đảm bảo chất lượng lỗ.
Điều kiện làm việc
- Nguồn điện: 380V ±10%, 50Hz ±10%.
- Nhiệt độ môi trường: 2–40°C; nhiệt độ phòng khuyến nghị 20°C ±1°C.
- Độ ẩm tương đối: ≤75%; môi trường không có kiềm mạnh, trường điện từ mạnh và độ ẩm bất lợi.
- Độ ồn của máy: ≤80 dB.
- Máy có thể vận hành ổn định trong thời gian dài trong các điều kiện môi trường nêu trên.
Thông số kỹ thuật máy khoan xung CNC EDM DMNC DC430A, DC430B và DC430C
| Thông số kỹ thuật | DC430C | DC430B | DC430A |
| Đường kính điện cực | Φ0,3–Φ3,0 mm | Φ0,2–Φ3,0 mm | Φ0,1–Φ3,0 mm |
| Hành trình đầu máy | 250 mm | 250 mm | 250 mm |
| Hành trình servo trục chính | 380 mm | 380 mm | 380 mm |
| Tốc độ tối đa trục chính | 1.500 mm/phút | 1.500 mm/phút | 1.500 mm/phút |
| Tốc độ quay trục chính | 0–200 rpm, có thể điều chỉnh | 0–200 rpm, có thể điều chỉnh | 0–200 rpm, có thể điều chỉnh |
| Kích thước bàn làm việc | 440 × 320 mm | 440 × 320 mm | 440 × 320 mm |
| Hành trình X/Y | 400 × 300 mm | 400 × 300 mm | 400 × 300 mm |
| Nguồn điện | 3 pha 380V/50Hz | 3 pha 380V/50Hz | 3 pha 380V/50Hz |
| Hiển thị số | X/Y/Z | X/Y/Z | X/Y/Z |
| Áp suất chất lỏng gia công tối đa | 8 MPa | 12 MPa | 12/8 MPa |
| Thiết bị cấp chất lỏng | Bơm piston điện | Bơm khí nén | Bơm kép: điện + khí nén |
| Tải trọng bàn tối đa | 300 kg | 300 kg | 300 kg |
| Kích thước máy (W×L×H) | 1.000 × 1.000 × 2.200 mm | 1.000 × 1.000 × 2.200 mm | 1.000 × 1.000 × 2.200 mm |
| Trọng lượng máy | 680 kg | 680 kg | 680 kg |
| Vít me bi | X/Y/Z chính xác | X/Y/Z chính xác | X/Y/Z chính xác |
| Dẫn hướng | X/Y/Z dẫn hướng tuyến tính | X/Y/Z dẫn hướng tuyến tính | X/Y/Z dẫn hướng tuyến tính |
| Trục W | Dẫn động bằng động cơ | Dẫn động bằng động cơ | Dẫn động bằng động cơ |
| Điều khiển X/Y/Z | NC | NC | NC |
| Độ chính xác định vị | X/Y ≤0,01 mm/300 mm | X/Y ≤0,01 mm/300 mm | X/Y ≤0,01 mm/300 mm |
| Tốc độ chạy dao trục X/Y | 1.000 mm/phút | 1.000 mm/phút | 1.000 mm/phút |
Thông số hệ thống điều khiển
| Thông số kỹ thuật | Giá trị |
| Trục điều khiển | X/Y/Z – 3 trục |
| Trục khoan | Trục Z |
| Dòng gia công tối đa | 30 A |
| Tốc độ gia công tối đa | 30–60 mm/phút |
| Công suất đầu vào tối đa | 4,5 kW |
| Độ mòn điện cực tối thiểu | ≤0,8% |
| Cấp chất lỏng gia công | Bơm piston điện |
| Trục hiển thị số | X/Y/Z – 3 trục |
Bình tuần hoàn tùy chọn
| Thông số kỹ thuật | Giá trị |
| Dung tích | 110 L |
| Trọng lượng | 45 kg |
| Kích thước | 920 × 460 × 750 mm |
| Vật liệu | Thép không gỉ |
| Hệ thống lọc | Bộ lọc có thể thay thế |
