Máy cắt dây CNC EDM Trung Quốc Y&J QC Series thuộc dòng máy cắt dây EDM chuyên nghiệp, hướng tới các yêu cầu gia công khuôn có độ chính xác cao và nhiều ứng dụng cắt dây EDM khác nhau. Dòng QC Series gồm các model QC400, QC500 và QC630, có hành trình bàn từ 350 × 400 mm đến 500 × 630 mm, tải trọng phôi tối đa từ 450 đến 1.400 kg.

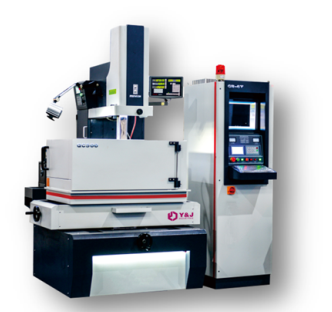

Máy cắt dây CNC EDM Trung Quốc Y&J QC Series
Máy được trang bị hệ thống điều khiển dây thông minh, dẫn hướng tuyến tính, vít me bi chính xác và hệ thống đo vị trí điện tử, phù hợp với yêu cầu gia công ổn định, độ chính xác cao và hiệu quả đầu tư tốt.
Đặc điểm nổi bật của máy cắt dây CNC EDM Y&J QC Series
Hệ thống điều khiển dây thông minh
- Trang bị WIDCS – Wire Intelligent Dynamic Control System.
- Điều khiển vòng kín bằng hai cảm biến, độ chính xác kiểm soát lực căng Δf: 0,2 N/0,5 s.
- Sử dụng động cơ servo AC cho hệ thống điều khiển lực căng.
- Hiển thị giá trị lực căng dây theo thời gian thực.
- Giá trị lực căng có thể được điều chỉnh chính xác thông qua bảng điều khiển.
- Máy có thể vận hành không cần bộ dẫn dây trong điều kiện phù hợp, giúp thao tác thuận tiện và giảm thời gian thiết lập.
- Hệ thống phân biệt vùng dây sử dụng cho cắt thô và cắt tinh, hỗ trợ điều khiển tự động và hạn chế ảnh hưởng của độ mòn dây đến độ chính xác gia công.
- Phù hợp với các chi tiết yêu cầu độ chính xác cao và độ nhám bề mặt thấp.
Bàn máy và hệ thống truyền động X/Y
- Bàn máy sử dụng kết cấu tâm máy – Machine Center Structure.
- Trục X/Y được điều khiển thông qua hộp điều khiển từ xa.
- Sử dụng dẫn hướng tuyến tính TWGPN cho trục X/Y.
- Trang bị vít me bi chính xác.
- Sử dụng vòng bi NSK Nhật Bản.
- Trang bị thước điện tử hiển thị vị trí trục X/Y.
- Hệ thống bôi trơn tích hợp bằng tay; có thể lựa chọn hệ thống bôi trơn tự động.
- Hệ truyền động có thể nâng cấp lên động cơ servo AC.
Độ chính xác bàn máy
- Độ chính xác định vị: 6 μm/100 mm.
- Độ chính xác định vị lặp lại: 3 μm/100 mm.
Kết cấu và độ chính xác trục Z
- Trục Z sử dụng kết cấu chữ C – C Shape Structure.
- Trang bị dẫn hướng tuyến tính.
- Chuyển động trục Z được điều khiển bằng động cơ thông qua hộp điều khiển từ xa.
- Vị trí trục Z được hiển thị bằng thước điện tử.
- Độ chính xác theo phương đứng: 0,008 mm/100 mm.
Hệ thống trục U/V và khả năng cắt côn
- Khả năng cắt côn: ±6/80 mm.
- Trục U/V sử dụng dẫn hướng tuyến tính TWGPN THK.
- Trang bị vít me bi U/V.
- Truyền động U/V bằng động cơ bước.
- Hành trình trục U/V: ±25 mm.
- Hiển thị số cho các trục X, Y và Z.
Hệ thống phần mềm cắt
Hệ thống điều khiển sử dụng máy tính công nghiệp và hỗ trợ điều khiển phối hợp 5 trục. Phần mềm cắt gồm hệ thống HF Software System và AutoCut Software System, với các chức năng chính:
- Đơn vị lệnh nhỏ nhất: 1 μm.
- Lệnh tối đa: 10M.
- Mã đầu ra: 3B, ISO.
- Màn hình LCD: 17 inch.
- Dòng làm việc tối đa: 6 A.
- Độ rộng xung: 2–62 μs.
- Điện áp cao tần: 50–100 V, điều chỉnh nhiều cấp.
- Nội suy đường thẳng và cung tròn.
- Hỗ trợ hệ Mét và hệ Inch.
- Ngôn ngữ hiển thị: tiếng Trung và tiếng Anh.
HF Software System
- Máy tính công nghiệp.
- Phần mềm lập trình HF.
- Phần mềm vẽ được cài đặt sẵn, nhận dạng định dạng SXF.
- Lưu trữ bằng thẻ Industrial DOM 2 GB và USB.
- Bộ nhớ 512 MB.
AutoCut Software System
- Máy tính công nghiệp.
- Phần mềm lập trình AutoCut.
- Phần mềm vẽ Autodesk.
- Ổ cứng 1 TB và USB.
- Bộ nhớ 2 GB.
Thông số kỹ thuật máy cắt dây CNC EDM Y&J QC Series
| Thông số kỹ thuật | QC400 | QC500 | QC630 |
| Kích thước bàn | 840 × 620 mm | 980 × 620 mm | 1.100 × 700 mm |
| Hành trình bàn | 350 × 400 mm | 400 × 500 mm | 500 × 630 mm |
| Hành trình trục U/V | ±25 mm | ±25 mm | ±25 mm |
| Chiều dày phôi tối đa | 300 mm, có thể nâng cấp 400 mm | 300 mm, có thể nâng cấp 400 mm | 300 mm, có thể nâng cấp 400 mm |
| Khối lượng phôi tối đa | 450 kg | 600 kg | 1.400 kg |
| Trọng lượng máy | 1.400 kg | 1.600 kg | 2.400 kg |
| Khả năng cắt côn tối đa | ±6° – cần lắp bộ dẫn dây | ±6° – cần lắp bộ dẫn dây | ±6° – cần lắp bộ dẫn dây |
| Độ phân giải xung | 0,001 mm | 0,001 mm | 0,001 mm |
| Tốc độ dây | 1–15 m/s, điều chỉnh bằng biến tần | 1–15 m/s, điều chỉnh bằng biến tần | 1–15 m/s, điều chỉnh bằng biến tần |
| Tốc độ gia công tổng thể | 60 mm²/phút | 60 mm²/phút | 60 mm²/phút |
| Tốc độ gia công nhanh | 180 mm²/phút | 180 mm²/phút | 180 mm²/phút |
| Độ nhám bề mặt tốt nhất | ≤0,8 μm | ≤0,8 μm | ≤0,8 μm |
| Đường kính dây | 0,1–0,20 mm | 0,1–0,20 mm | 0,1–0,20 mm |
| Độ chính xác gia công tổng hợp | 0,01 mm | 0,01 mm | 0,01 mm |
| Kiểu truyền động | Động cơ bước, có thể nâng cấp servo AC | Động cơ bước, có thể nâng cấp servo AC | Động cơ bước, có thể nâng cấp servo AC |
| Dẫn hướng | Dẫn hướng tuyến tính TWGPN | Dẫn hướng tuyến tính TWGPN | Dẫn hướng tuyến tính TWGPN |
| Vít me trục X/Y | Vít me bi sản xuất tại Trung Quốc | Vít me bi sản xuất tại Trung Quốc | Vít me bi sản xuất tại Trung Quốc |
| Vòng bi | NSK Nhật Bản | NSK Nhật Bản | NSK Nhật Bản |
| Hệ thống đo | Thước điện tử | Thước điện tử | Thước điện tử |
| Dung tích bể | 100 L | 100 L | 100 L |
| Kích thước bể | 1.080 × 620 × 630 mm | 1.080 × 620 × 630 mm | 1.080 × 620 × 630 mm |
| Hành trình tang dây | 250 mm | 250 mm | 250 mm |
Khả năng gia công
Máy cắt dây CNC EDM Y&J QC Series phù hợp với:
- Gia công khuôn yêu cầu độ chính xác cao.
- Các nguyên công cắt dây EDM đa dạng.
- Gia công chi tiết yêu cầu độ nhám bề mặt thấp.
- Gia công cắt côn trong phạm vi cho phép.
- Gia công phôi có khối lượng từ 450 đến 1.400 kg tùy model.
- Gia công liên tục cần duy trì độ chính xác và độ ổn định cao.
