Máy cắt dây CNC EDM Trung Quốc KINGRED ZL Series là dòng máy cắt dây molypden được KINGRED phát triển với kết cấu máy độ cứng vững cao, hệ thống cấp dây được cấp bằng sáng chế, cơ cấu cắt côn dạng đứng và truyền động động cơ tuyến tính. Dòng ZL Series gồm KD400ZL, KD500ZL, KD630ZL và KD800ZL, với hành trình X/Y từ 320 × 400 mm đến 630 × 800 mm.

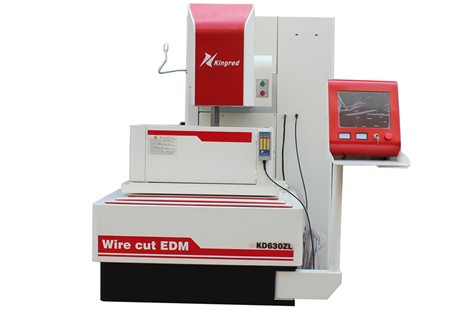

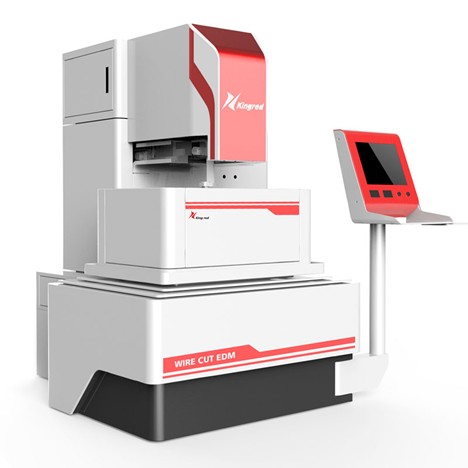

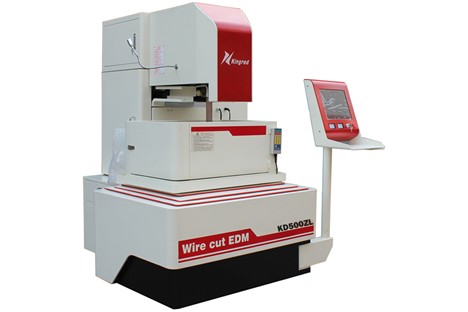

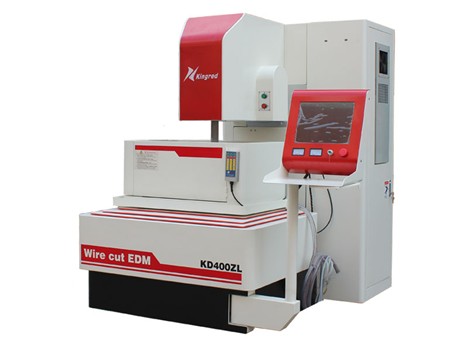

Máy cắt dây CNC EDM Trung Quốc KINGRED ZL Series
Máy sử dụng thiết kế vỏ tấm kim loại tích hợp giúp tiết kiệm không gian và thuận tiện vận hành. Hệ thống dây điện được tối ưu nhằm giảm tỷ lệ sự cố trong quá trình sử dụng.
Đặc điểm nổi bật của máy cắt dây CNC EDM KINGRED ZL Series

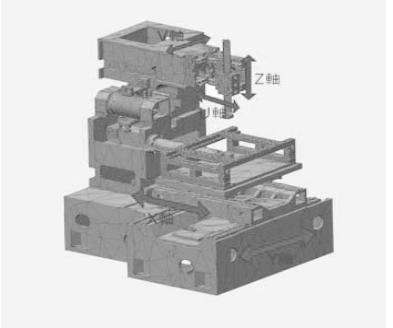

Kết cấu máy độ cứng vững cao
- Vật đúc sử dụng gang HT250 đúc cát nhựa.
- Thực hiện hai lần xử lý ram nhằm loại bỏ ứng suất bên trong và duy trì độ chính xác lâu dài.
- Kết cấu chữ C có độ cứng vững cao, không sử dụng khung phía trên, tránh vấn đề biến dạng của khung trên và có độ cứng cao hơn kết cấu chữ F thông thường.
- Bệ máy dạng chữ T, kết hợp bàn trượt bố trí dạng “+”; chuyển động trục X/Y luôn nằm trong phạm vi bệ máy.
- Thiết kế cấp dây được cấp bằng sáng chế, tang dây được cố định và sử dụng động cơ tang dây riêng biệt, giúp giảm rung do chuyển động của tang dây, hỗ trợ quá trình cắt ổn định hơn, cải thiện chất lượng bề mặt và độ chính xác.

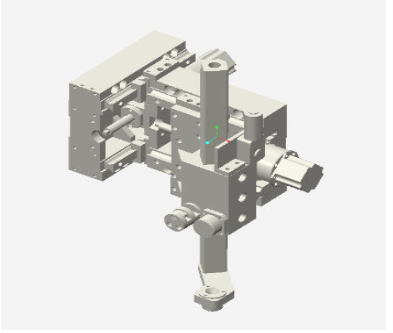

Hệ thống cắt côn góc lớn
- Sử dụng kết cấu cắt côn dạng đứng được cấp bằng sáng chế.
- Trục U/V sử dụng vít me bi độ chính xác cao và dẫn hướng tuyến tính.
- Khả năng cắt côn đạt ±15°/80 mm.
- Hộp điều khiển bằng tay hỗ trợ điều khiển chuyển động trục U/V.
- Trục Z có thể tiến gần phôi để thực hiện gia công bề mặt, hỗ trợ nâng cao hiệu quả cắt.
- Trục Z được dẫn động bằng động cơ tốc độ thấp, mô-men xoắn cao.
- Có thể điều chỉnh trục Z mà không cần tháo dây, thuận tiện khi gia công các phôi có chiều cao khác nhau.

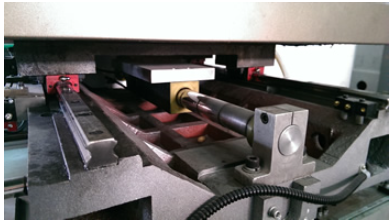

Truyền động động cơ tuyến tính
ZL Series sử dụng động cơ tuyến tính kết hợp thước đo tuyến tính, tạo thành hệ thống điều khiển vòng kín hoàn toàn.
- Độ phân giải điều khiển: 1 μm.
- Truyền động không tiếp xúc, hỗ trợ tốc độ cắt cao và vận hành ổn định.
- Điều khiển servo độ nhạy cao giúp kiểm soát khe hở phóng điện ổn định hơn.
- Tốc độ cắt có thể tăng 8–15%.
- Điện trở truyền động thấp, hỗ trợ hiệu suất và độ chính xác lặp lại.
- Không có khe hở đảo chiều của vít me tại hệ truyền động tuyến tính.
- Mức độ mài mòn thấp và tuổi thọ sử dụng dài hơn.
Việc sử dụng động cơ tuyến tính cũng giúp tránh ảnh hưởng của sự mài mòn và khe hở đảo chiều thường xuất hiện ở cơ cấu truyền động vít me bi sau thời gian dài sử dụng, qua đó hỗ trợ duy trì độ chính xác định vị lâu dài.
Thông số kỹ thuật máy cắt dây CNC EDM KINGRED ZL Series
| Thông số kỹ thuật | KD400ZL | KD500ZL | KD630ZL | KD800ZL |
| Hành trình X/Y/Z | 320 × 400 × 300 mm | 400 × 500 × 300 mm | 500 × 630 × 300 mm | 630 × 800 × 300 mm |
| Kích thước bàn | 435 × 650 mm | 520 × 800 mm | 660 × 880 mm | 780 × 1.010 mm |
| Góc cắt côn/chiều dày | ±15°/80 mm | ±15°/80 mm | ±15°/80 mm | ±15°/80 mm |
| Độ chính xác cắt hình bát giác | ±0,003 mm | ±0,003 mm | ±0,003 mm | ±0,003 mm |
| Độ chính xác cắt côn | ±0,015 mm | ±0,015 mm | ±0,015 mm | ±0,015 mm |
| Tốc độ cắt tối đa | 180 mm²/phút | 180 mm²/phút | 180 mm²/phút | 180 mm²/phút |
| Độ nhám bề mặt tốt nhất | ≤1,0 μm | ≤1,0 μm | ≤1,0 μm | ≤1,0 μm |
| Đường kính dây | Φ0,12–0,20 mm | Φ0,12–0,20 mm | Φ0,12–0,20 mm | Φ0,12–0,20 mm |
| Dòng điện tối đa | 7 A | 7 A | 7 A | 7 A |
| Công suất | <2 kW | <2 kW | <2 kW | <2 kW |
| Điện áp | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz | 3 pha 380V/50Hz hoặc 220V/60Hz hoặc 415V/50Hz |
| Tải trọng bàn tối đa | 400 kg | 600 kg | 800 kg | 800 kg |
| Trọng lượng máy | 2.600 kg | 3.000 kg | 4.000 kg | 4.000 kg |
| Kích thước máy (D×R×C) | 1.900 × 1.800 × 2.000 mm | 2.100 × 2.000 × 2.000 mm | 2.300 × 2.200 × 2.000 mm | 1.840 × 2.110 × 2.200 mm |
| Kích thước đóng gói (D×R×C) | 2.100 × 2.000 × 2.200 mm | 2.300 × 2.200 × 2.200 mm | 2.500 × 2.400 × 2.200 mm | 2.100 × 2.300 × 2.300 mm |
Lưu ý: Trục Z của cả 4 model được nâng/hạ bằng động cơ và không cần tháo dây khi điều chỉnh.
Ứng dụng của KINGRED ZL Series
Máy sử dụng dây molypden hoặc dây hợp kim vonfram – molypden làm điện cực, kết hợp chất lỏng gia công và quá trình phóng điện xung cao tần để bóc tách vật liệu theo quỹ đạo được điều khiển bởi các trục máy.
KINGRED ZL Series phù hợp gia công các chi tiết có yêu cầu độ chính xác, độ cứng và độ dai cao, đặc biệt như:
- Khuôn dập nguội.
- Khuôn đùn.
- Khuôn nhựa.
- Dao phay lăn bánh răng.
- Các chi tiết chính xác, bao gồm chi tiết côn lớn, côn đều, côn không đều và các biên dạng đặc biệt.
Dòng máy cắt dây EDM này được sử dụng trong các lĩnh vực khuôn mẫu, phụ tùng ô tô, hàng không – vũ trụ, thiết bị điện tử, quân sự, công nghiệp nhẹ và đồ gia dụng.
👉 Liên hệ ngay với chúng tôi qua số điện thoại 0836.029.594 hoặc email attjsc@machinetools.com.vn để nhận báo giá chi tiết và được tư vấn lựa chọn dòng máy cắt dây CNC EDM KINGRED phù hợp với yêu cầu gia công.
