Máy cắt dây CNC EDM Trung Quốc KINGRED GL Series là dòng máy cắt dây molypden gồm các model KD400GL, KD500GL, KD630GL và KD800GL. Dòng máy sử dụng động cơ servo cho trục X/Y, hệ thống cắt côn dạng đứng và kết cấu chữ C có độ cứng vững cao. Hành trình X/Y trải từ 320 × 400 mm đến 630 × 800 mm, đáp ứng nhiều kích thước chi tiết gia công khác nhau.

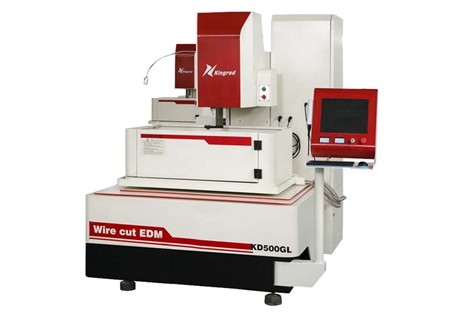

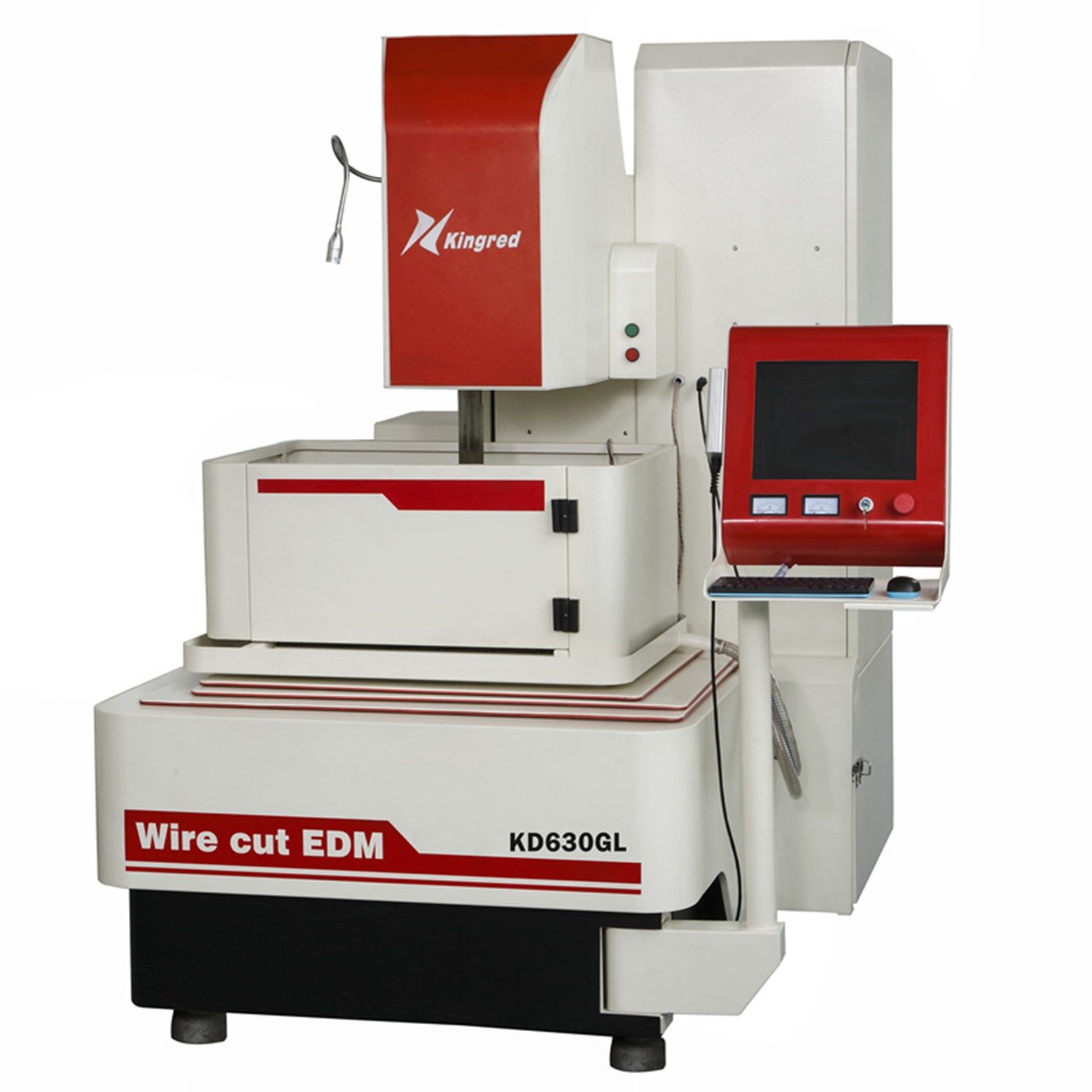

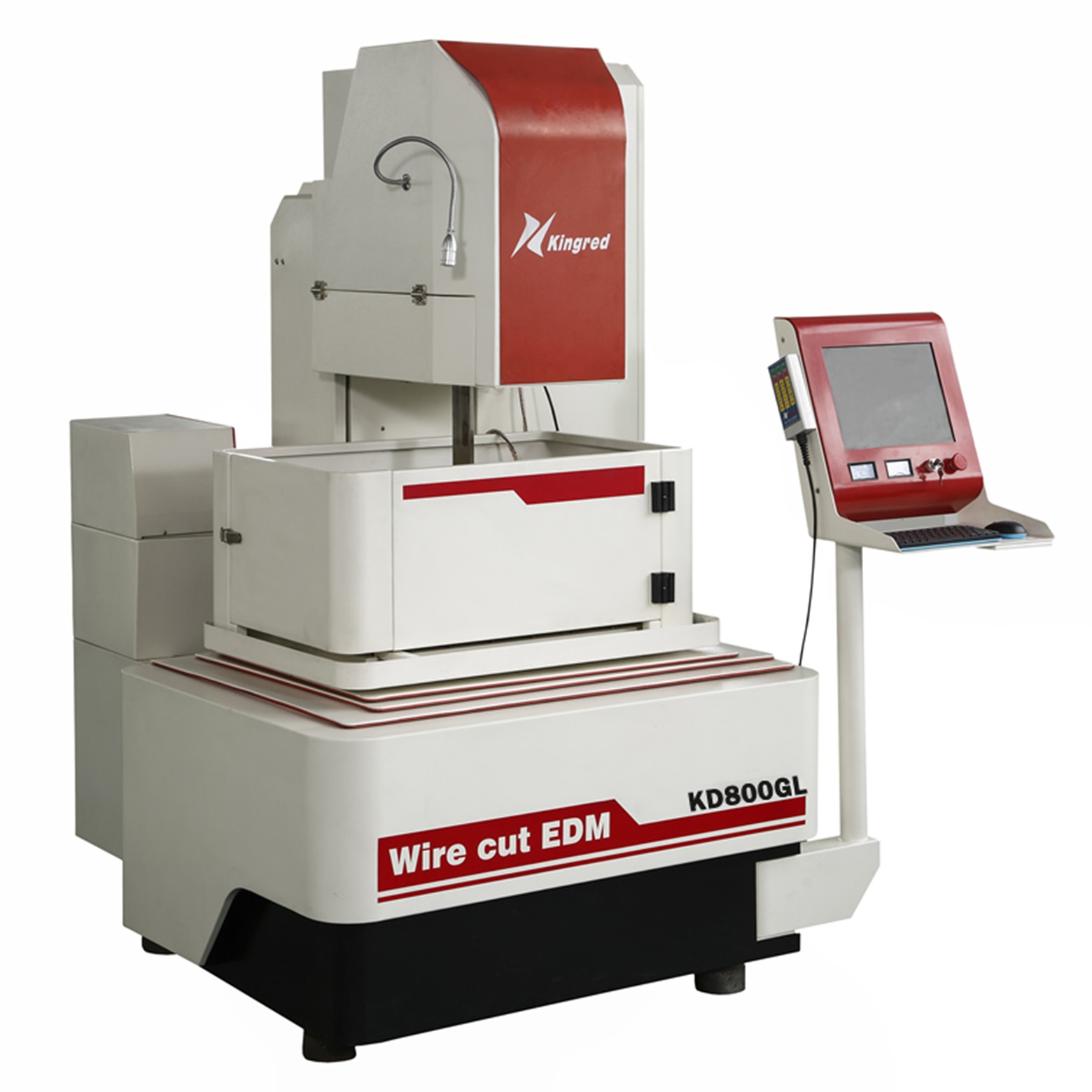

Máy cắt dây CNC EDM Trung Quốc KINGRED GL Series

Các trục X, Y, U, V sử dụng dẫn hướng tuyến tính, trong đó trục X/Y được trang bị động cơ servo. Trục Z có thể nâng hạ bằng động cơ mà không cần tháo dây molypden khi điều chỉnh, giúp thuận tiện khi thay đổi chiều cao gia công.

Đặc điểm nổi bật của máy cắt dây CNC EDM KINGRED GL Series

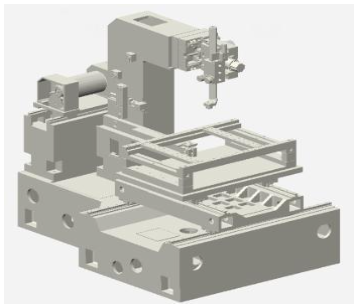

Kết cấu máy độ cứng vững cao

• Vật đúc sử dụng gang HT250 đúc cát nhựa cường độ cao.
• Thực hiện hai lần xử lý ram nhằm loại bỏ ứng suất bên trong và duy trì độ chính xác lâu dài.
• Kết cấu chữ C có độ cứng vững cao, không sử dụng khung phía trên, tránh vấn đề biến dạng của khung trên và có độ cứng cao hơn kết cấu chữ F thông thường.
• Bệ máy dạng chữ T, kết hợp bàn trượt bố trí dạng “+”; chuyển động trục X/Y luôn nằm trong phạm vi bệ máy, hạn chế ảnh hưởng của trọng lực.

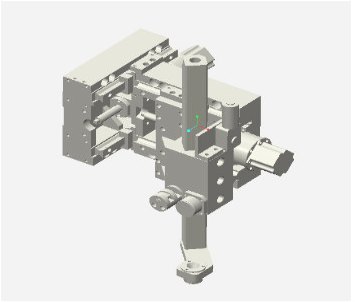

Hệ thống cắt côn góc lớn

• Sử dụng kết cấu cắt côn dạng đứng được cấp bằng sáng chế.
• Trục U/V sử dụng vít me bi độ chính xác cao và dẫn hướng tuyến tính để thực hiện cắt côn góc lớn ±15°.
• Hộp điều khiển bằng tay hỗ trợ điều khiển trục U/V chuyển động lên xuống.
• Trục Z có thể tiến gần phôi để thực hiện gia công bề mặt, hỗ trợ nâng cao hiệu quả cắt.
• Trục Z được dẫn động bằng động cơ tốc độ thấp, mô-men xoắn cao.
• Có thể điều chỉnh trục Z mà không cần tháo dây, thuận tiện khi gia công các phôi có chiều cao khác nhau.

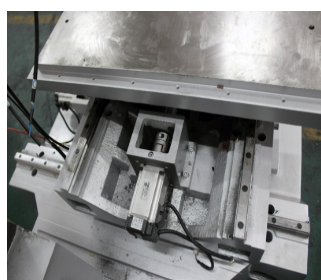

Động cơ servo YASKAWA Nhật Bản

Thiết kế linh hoạt của bộ điều khiển máy YASKAWA cho phép người dùng cấu hình hệ thống phù hợp với từng yêu cầu ứng dụng cụ thể. Hệ thống có thể được cấu hình để vận hành độc lập, kết nối mạng hoặc điều khiển máy phối hợp.

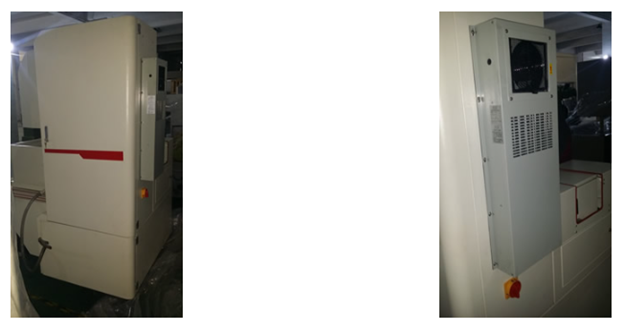

Hệ thống điều khiển

Hệ thống điều khiển KDXP dành cho máy cắt dây CNC EDM được trang bị máy tính công nghiệp chất lượng cao, module sử dụng driver servo AC nhập khẩu, bộ nguồn và mạch nguồn xung nhằm nâng cao độ tin cậy của hệ thống.

1. Giao diện điều khiển thân thiện, dễ vận hành.
2. Hỗ trợ lựa chọn menu tiếng Trung và tiếng Anh.
3. Bộ nhớ lớn, lưu trữ được nhiều thông số gia công.
4. Trang bị CPU hiệu năng cao.
5. Hỗ trợ trao đổi dữ liệu qua ổ cứng, đĩa mềm, RS232, USB và LAN.
6. Hỗ trợ chỉnh sửa, sao chép, tìm kiếm và trao đổi dữ liệu trong quản lý chương trình.
7. Điều khiển 5 trục, trong đó 4 trục có thể điều khiển đồng thời.
8. Hỗ trợ gia công bề mặt trên và dưới khác dạng, thay đổi góc côn và xử lý góc cắt.
9. Hỗ trợ gia công cắt một lần hoặc nhiều lần.
10. Có thể lập trình cấp dây và sức căng dây.
11. Trang bị bộ trao đổi nhiệt để duy trì nhiệt độ vận hành ổn định.

Thông số kỹ thuật

Trục Z nâng/hạ bằng động cơ và không cần tháo dây khi điều chỉnh.

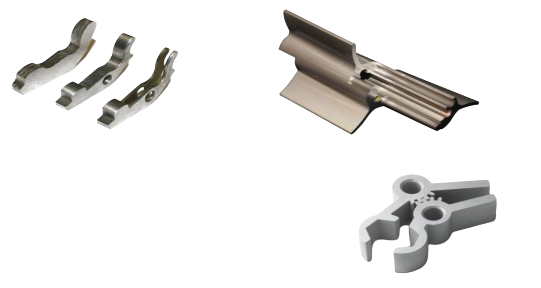

Ứng dụng

KINGRED GL Series sử dụng dây molypden hoặc dây hợp kim vonfram–molypden làm điện cực, kết hợp chất lỏng gia công làm môi trường. Quá trình phóng điện xung giữa điện cực và phôi bóc tách vật liệu theo quỹ đạo được điều khiển bởi chuyển động của các trục máy.

Dòng máy có thể gia công các vật liệu dẫn điện như thép, hợp kim, đồng và hợp kim titan. Máy phù hợp với các chi tiết yêu cầu độ chính xác, độ cứng và độ dai cao, đặc biệt như khuôn dập nguội, khuôn đùn, khuôn nhựa, dao phay lăn bánh răng và các chi tiết chính xác, bao gồm côn lớn, côn đều, côn không đều và các biên dạng đặc biệt.

KINGRED GL Series được ứng dụng trong các lĩnh vực khuôn mẫu, phụ tùng ô tô, hàng không-vũ trụ, thiết bị điện tử, quân sự, công nghiệp nhẹ và đồ gia dụng.
