Máy xung CNC EDM hai đầu Trung Quốc DMNC 120S⁺PRO, 140S⁺PRO và 180S⁺PRO thuộc dòng máy xung CNC EDM chính xác PRO Series, được thiết kế cho các phôi có kích thước và tải trọng lớn. Ba model sử dụng cùng nền tảng kết cấu bệ chữ T liền khối, bàn dạng chữ thập, trục chính cột đơn có đối trọng và bàn đá granite chính xác Grade-00; khác nhau chủ yếu về hành trình, kích thước bàn, tải trọng phôi và kích thước tổng thể của máy.

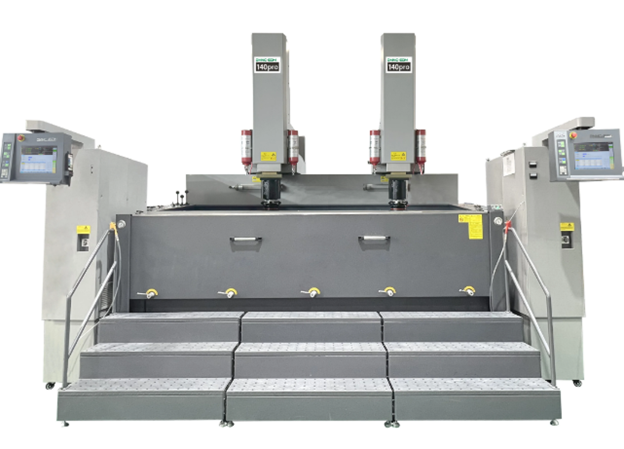

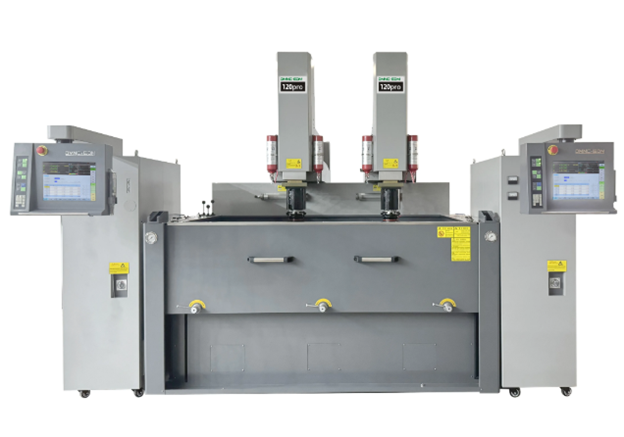

Máy xung CNC EDM hai đầu Trung Quốc DMNC 120S⁺PRO, 140S⁺PRO và 180S⁺PRO
Đặc điểm nổi bật của máy xung CNC EDM hai đầu DMNC 120S⁺PRO, 140S⁺PRO và 180S⁺PRO
- Kết cấu máy được phân tích bằng phương pháp phần tử hữu hạn. Dòng PRO sử dụng bệ máy chữ T liền khối, kết cấu thấp và rộng giúp toàn bộ hành trình bàn nằm trong phạm vi bao phủ của thân đúc, giảm biến dạng các bộ phận và duy trì độ chính xác hình học. Bàn dạng chữ thập giúp hạn chế sai số nghiêng và dao động trong quá trình chuyển động X/Y, đảm bảo chuyển động ổn định trên toàn hành trình.
- Sử dụng gang đúc cường độ cao kết hợp hệ thống gân tăng cứng bố trí hợp lý, mang lại độ cứng cao và giảm biến dạng nhiệt cho bệ máy và cột máy, hỗ trợ gia công chính xác và tốc độ cao.
- Thiết kế trục chính cột đơn độ cứng cao kết hợp đối trọng giúp giảm độ vươn của trục chính, duy trì độ chính xác ổn định và khả năng đáp ứng nhanh, hỗ trợ quá trình nâng hạ trục chính nhanh và ổn định.
- Bàn làm việc sử dụng đá granite chính xác Grade-00, có khả năng cách điện tốt, độ nhạy nhiệt thấp, chống ăn mòn và chống mài mòn. Vật liệu này đồng thời giúp giảm điện dung ký sinh giữa các điện cực, hỗ trợ tạo bề mặt hoàn thiện đồng đều.
- Tủ nguồn EDM được thiết kế thuận tiện cho vận hành, bên trong tích hợp bộ nguồn hiệu suất cao và các vòng điều khiển tiên tiến.
- Sử dụng dẫn hướng tuyến tính siêu chính xác SP nhập khẩu.
- Sử dụng vít me bi mài cấp chính xác C2.
- Thân đúc được xử lý lão hóa trong thời gian trên 3 năm.
Kích thước chính của máy xung CNC EDM DMNC 120S⁺PRO, 140S⁺PRO và 180S⁺PRO
| Thông số | 120S⁺PRO | 140S⁺PRO | 180S⁺PRO |
| Hành trình X/Y/Z của một đầu | 800 × 600 × 450 mm | 1.000 × 700 × 500 mm | 1.200 × 800 × 600 mm |
| Kích thước bàn làm việc | 1.500 × 800 mm | 1.600 × 900 mm | 2.000 × 1.000 mm |
| Kích thước bể làm việc | 2.100 × 1.250 × 600 mm | 2.250 × 1.300 × 600 mm | 3.500 × 1.800 × 650 mm |
Thông số kỹ thuật máy xung CNC EDM hai đầu DMNC 120S⁺PRO, 140S⁺PRO và 180S⁺PRO
| Thông số kỹ thuật | 120S⁺PRO | 140S⁺PRO | 180S⁺PRO |
| Kích thước bàn làm việc (L×W) | 1.500 × 800 mm | 1.600 × 900 mm | 2.000 × 1.000 mm |
| Hành trình X/Y/Z | Một đầu 800 × 600 × 450 mm | Một đầu 1.000 × 700 × 500 mm | Một đầu 1.200 × 800 × 600 mm |
| Trọng lượng phôi tối đa | 4.000 kg | 5.500 kg | 7.000 kg |
| Trọng lượng điện cực tối đa | 150 kg | 150 kg | 150 kg |
| Khoảng cách từ đầu trục chính đến bàn làm việc | 880 mm | 1.050 mm | 1.300 mm |
| Kích thước bể làm việc (L×W×H) | 2.100 × 1.250 × 600 mm | 2.250 × 1.300 × 600 mm | 3.500 × 1.800 × 650 mm |
| Trọng lượng máy | 7.000 kg | 10.500 kg | 13.000 kg |
| Kích thước máy | 3.800 × 3.500 × 2.640 mm | 4.060 × 4.830 × 3.250 mm | 5.580 × 5.320 × 3.910 mm |
| Công suất định mức | 12,5 / đầu đơn | 12,5 / đầu đơn | 12,5 / đầu đơn |
| Điện áp đầu vào | 380 V | 380 V | 380 V |
| Bộ phát xung | Bộ điều khiển CNC | Bộ điều khiển CNC | Bộ điều khiển CNC |
| Dòng gia công tối đa | 50 A | 50 A × 2 | 50 A × 2 |
| Độ nhám bề mặt tốt nhất | Ra≤0,2 µm | Ra≤0,2 µm | Ra≤0,2 µm |
| Độ mòn điện cực tối thiểu | ≤0,1% | ≤0,1% | ≤0,1% |
| Tốc độ gia công tối đa | ≥1.000 mm³/phút | ≥1.000 mm³/phút | ≥1.000 mm³/phút |
| Phương pháp nội suy | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc |
| Bù độ chính xác | Bù sai số bước và khe hở cho từng trục | Bù sai số bước và khe hở cho từng trục | Bù sai số bước và khe hở cho từng trục |
| Bước dịch chuyển nhỏ nhất | 1 | 1 | 1 |
| Màn hình | Cảm ứng 15 inch | Cảm ứng 15 inch | Cảm ứng 15 inch |
| Bộ điều khiển từ xa | Tay điều khiển tiêu chuẩn MFR0-3, nhiều cấp lựa chọn | Tay điều khiển tiêu chuẩn MFR0-3, nhiều cấp lựa chọn | Tay điều khiển tiêu chuẩn MFR0-3, nhiều cấp lựa chọn |
