Máy xung EDM Trung Quốc DMNC ZNC350, ZNC430, ZNC450, ZNC540, ZNC600 và ZNC860 thuộc dòng ZNC Die Sinking EDM, trong đó trục X/Y điều khiển thủ công và trục Z điều khiển theo chương trình. Máy trang bị tay quay trục X/Y, thuận tiện cho việc định vị trước khi gia công phóng điện.

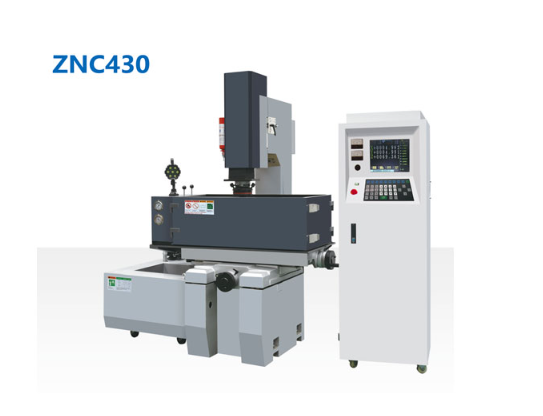

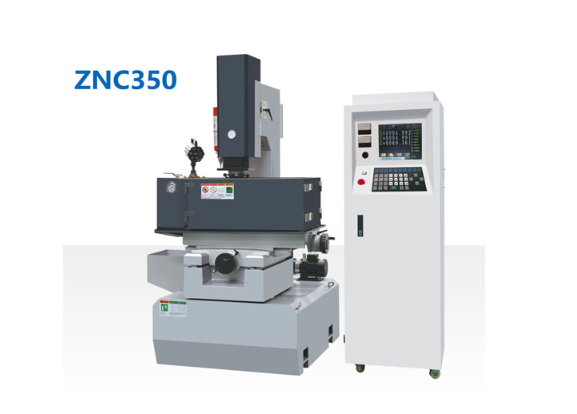

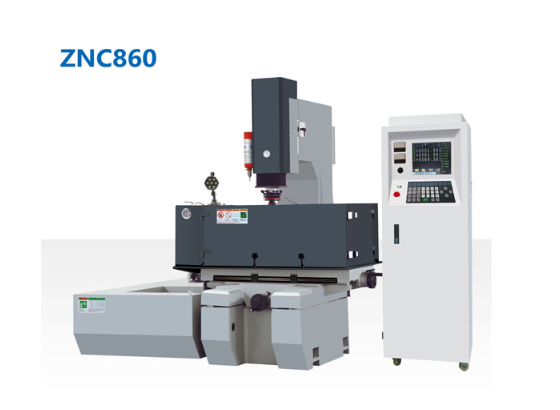

Máy xung EDM Trung Quốc DMNC ZNC350, ZNC430, ZNC450, ZNC540, ZNC600 và ZNC860
Đặc điểm nổi bật của máy xung EDM DMNC ZNC350, ZNC430, ZNC450, ZNC540, ZNC600 và ZNC860
- Trục X/Y điều khiển thủ công, trục Z điều khiển tự động.
- Sử dụng bộ điều khiển C-Tek Đài Loan, màn hình LCD và máy tính công nghiệp.
- Ba trục X/Y/Z sử dụng vít me bi cấp chính xác C3 sản xuất tại Đài Loan.
- Trục Z sử dụng động cơ servo Sanyo Nhật Bản.
- Trang bị DRO 3 trục với độ phân giải 0,005 mm.
- Thân máy sử dụng vật đúc cát nhựa và được khử ứng suất bên trong.
- Trục Z trang bị dẫn hướng con lăn độ chính xác cao.
- Bệ máy rộng; trục X/Y sử dụng dẫn hướng chữ V và dẫn hướng phẳng.
- Đèn làm việc, bình chữa cháy, bộ bôi trơn và giá giữ điện cực được sản xuất tại Đài Loan.
Ứng dụng
Dòng máy ZNC được sử dụng trong gia công nhiều loại khuôn ép nhựa như thiết bị gia dụng, đầu nối điện tử, luyện kim bột, khuôn ô tô và các lĩnh vực liên quan.
Thông số kỹ thuật máy xung EDM DMNC ZNC350, ZNC430, ZNC450, ZNC540, ZNC600 và ZNC860
| Thông số kỹ thuật | ZNC350 | ZNC430 | ZNC450 | ZNC540 | ZNC600 | ZNC860 |
| Kích thước bể làm việc trên bàn | 850 × 570 × 350 mm | 1.000 × 580 × 370 mm | 1.065 × 640 × 450 mm | 1.160 × 690 × 500 mm | 1.320 × 800 × 500 mm | 1.730 × 1.020 × 600 mm |
| Kích thước bàn làm việc | 600 × 320 mm | 700 × 360 mm | 700 × 400 mm | 800 × 450 mm | 900 × 500 mm | 1.200 × 700 mm |
| Hành trình X/Y/Z | 350 × 250 × 200 mm | 400 × 300 × 200 mm | 450 × 350 × 210 mm | 500 × 400 × 220 mm | 600 × 500 × 220 mm | 800 × 600 × 260 mm |
| Hành trình trục Z thứ hai | 200 mm | 200 mm | 235 mm | 220 mm | 260 mm | 280 mm |
| Khoảng cách từ đầu trục chính đến bàn | 150–550 mm | 250–610 mm | 220–660 mm | 220–690 mm | 340–800 mm | 410–950 mm |
| Kích thước thùng dầu | 1.000 × 1.300 × 455 mm | 500 × 1.400 × 550 mm | 750 × 1.150 × 530 mm | 110 × 1.400 × 530 mm | 1.100 × 1.900 × 510 mm | 1.400 × 2.100 × 510 mm |
| Trọng lượng điện cực tối đa | 50 kg | 75 kg | 50 kg | 50 kg | 50 kg | 50 kg |
| Tải trọng bàn | 50 kg | 800 kg | 800 kg | 1.000 kg | 1.000 kg | 2.000 kg |
| Kích thước máy | 1.650 × 1.400 × 2.100 mm | 1.700 × 1.400 × 2.070 mm | 2.100 × 1.300 × 2.180 mm | 2.400 × 1.450 × 2.200 mm | 2.500 × 1.900 × 2.350 mm | 2.750 × 2.100 × 600 mm |
| Trọng lượng máy | 1.050 kg | 1.200 kg | 1.500 kg | 1.500 kg | 2.100 kg | 3.600 kg |
👉 Liên hệ ngay với chúng tôi qua số điện thoại 0836.029.594 hoặc email attjsc@machinetools.com.vn để nhận báo giá chi tiết và được tư vấn lựa chọn máy xung EDM DMNC phù hợp với yêu cầu gia công.
