Máy xung CNC EDM hai đầu Trung Quốc DMNC A1470, A1880, A2180 và A2510 thuộc dòng Double Heads Large CNC EDM Machine. Mỗi máy được trang bị hai đầu gia công và hai bộ điều khiển độc lập, mỗi đầu hỗ trợ điều khiển đồng thời 3 trục và có thể thực hiện hai quá trình gia công riêng biệt cùng lúc. Dòng máy sử dụng kết cấu Ram với bàn làm việc cố định, phù hợp với phôi và khuôn có tải trọng lớn.

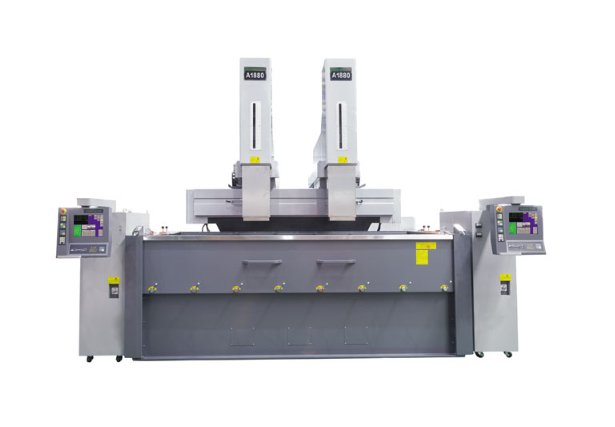

Máy xung CNC EDM hai đầu Trung Quốc DMNC A1470, A1880, A2180 và A2510
Đặc điểm nổi bật của máy xung CNC EDM hai đầu DMNC A1470, A1880, A2180 và A2510
- Trang bị hai đầu gia công và hai bộ điều khiển độc lập.
- Mỗi đầu hỗ trợ điều khiển đồng thời 3 trục.
- Hai đầu có thể thực hiện hai quá trình gia công riêng biệt cùng lúc.
- Trang bị hệ thống điều khiển gia công EDM thế hệ thứ 5 của DMNC.
- Độ nhám bề mặt tốt nhất đạt Ra≤0,2 µm.
- Trang bị tiêu chuẩn bộ điều khiển 50 A.
- Hiệu suất gia công tối đa ≥500 mm³/phút.
- Sử dụng kết cấu Ram với bàn làm việc cố định, cho phép đặt khuôn nặng mà không ảnh hưởng đến chuyển động của trục X/Y.
Cấu hình chức năng bộ điều khiển
- Màn hình LCD, nhập liệu bằng màn hình cảm ứng.
- Điều khiển đồng thời 3 trục, tùy chọn điều khiển đồng thời 4 trục.
- Mạch gia công tinh PIKA.
- Cơ sở dữ liệu thông số gia công chuyên gia.
- Chức năng gia công AUTO.
- Định vị tự động và đo trực tuyến.
- Tự động phát hiện và xử lý hồ quang.
- Chức năng kiểm soát an toàn.
- Khôi phục vị trí sau khi mất điện.
Thông số kỹ thuật máy xung CNC EDM hai đầu DMNC A1470, A1880, A2180 và A2510
| Thông số kỹ thuật | A1470 | A1880 | A2180 | A2510 |
| Kích thước bàn làm việc (L×W) | 1.600 × 900 mm | 2.000 × 1.000 mm | 2.500 × 1.200 mm | 2.800 × 1.300 mm |
| Hành trình X/Y/Z khi dùng hai đầu | 900 × 700 × 500 mm/đầu | 1.200 × 800 × 600 mm/đầu | 1.500 × 800 × 600 mm/đầu | 1.800 × 1.000 × 600 mm/đầu |
| Hành trình X/Y/Z khi dùng một đầu | 1.500 × 700 × 500 mm | 1.950 × 800 × 600 mm | – | – |
| Kích thước bể làm việc (L×W×H) | 2.250 × 1.300 × 700 mm | 3.500 × 1.800 × 650 mm | 3.500 × 1.800 × 800 mm | 3.500 × 1.800 × 800 mm |
| Mức chất lỏng làm việc cao nhất | 460 mm | 420 mm | 550 mm | 550 mm |
| Khoảng cách từ đầu trục chính đến bàn làm việc | 700–1.200 mm | 750–1.350 mm | 750–1.350 mm | 750–1.350 mm |
| Dung tích thùng dầu | 2.200 L | 4.900 L | 4.900 L | 4.900 L |
| Trọng lượng điện cực tối đa | 200 kg | 300 kg | 300 kg | 400 kg |
| Trọng lượng phôi tối đa | 4.500 kg | 5.000 kg | 7.000 kg | 9.000 kg |
| Trọng lượng máy | 9.900 kg | 13.400 kg | 16.400 kg | 18.400 kg |
| Kích thước máy | 4.500 × 4.621 × 3.452 mm | 5.204 × 5.109 × 3.861 mm | 5.900 × 5.074 × 3.888 mm | 5.700 × 5.450 × 3.874 mm |
| Công suất đầu vào tổng | 9 kVA (50 A) | 9 kVA (50 A) × 2 | 9 kVA (50 A) × 2 | 9 kVA (50 A) × 2 |
| Nguồn điện đầu vào | 3 pha 380V/50Hz | 3 pha 380V/50Hz | 3 pha 380V/50Hz | 3 pha 380V/50Hz |
| Bộ nguồn CNC | A3-50 | A3-50 | A3-50 | A3-50 |
| Dòng gia công tối đa | 50 A × 2 | 50 A × 2 | 50 A × 2 | 50 A × 2 |
| Độ nhám bề mặt tốt nhất | Ra≤0,2 µm | Ra≤0,2 µm | Ra≤0,2 µm | Ra≤0,2 µm |
| Độ mòn điện cực tối thiểu | ≤0,05% | ≤0,05% | ≤0,05% | ≤0,05% |
| Hiệu suất gia công tối đa | ≥500 mm³/phút | ≥500 mm³/phút | ≥500 mm³/phút | ≥500 mm³/phút |
| Phương pháp nội suy | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc |
| Tùy chọn bù độ chính xác | Bù sai số bước từng trục, bù khe hở | Bù sai số bước từng trục, bù khe hở | Bù sai số bước từng trục, bù khe hở | Bù sai số bước từng trục, bù khe hở |
| Đơn vị dịch chuyển nhỏ nhất | 1 µm | 1 µm | 1 µm | 1 µm |
| Kích thước bộ điều khiển | 1.250 × 550 × 1.800 mm | 1.250 × 550 × 1.800 mm | 1.250 × 550 × 1.800 mm | 1.250 × 550 × 1.800 mm |
| Màn hình | Cảm ứng 15 inch | Cảm ứng 15 inch | Cảm ứng 15 inch | Cảm ứng 15 inch |
| Điều khiển từ xa | MFR0-3, nhiều cấp lựa chọn | MFR0-3, nhiều cấp lựa chọn | MFR0-3, nhiều cấp lựa chọn | MFR0-3, nhiều cấp lựa chọn |
