Máy xung CNC EDM Trung Quốc DMNC ADV400 và ADV600 thuộc dòng máy xung CNC EDM độ chính xác cao OVSO Series, được phát triển cho các ứng dụng gia công EDM tự động. Máy trang bị cửa bể làm việc nâng hạ tự động, thước quang điều khiển vòng kín và hỗ trợ tích hợp robot để nạp/tháo điện cực, phôi. Hệ điều khiển nền tảng Windows cung cấp nhiều giao diện truyền thông, cho phép kết nối với robot, hệ thống lưu trữ điện cực/phôi, trung tâm phay CNC tốc độ cao và CMM.

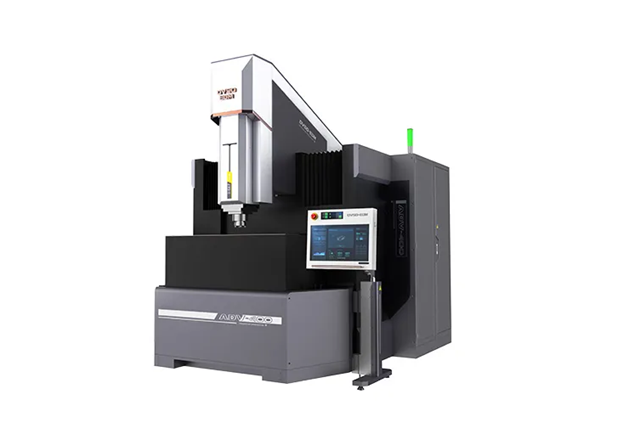

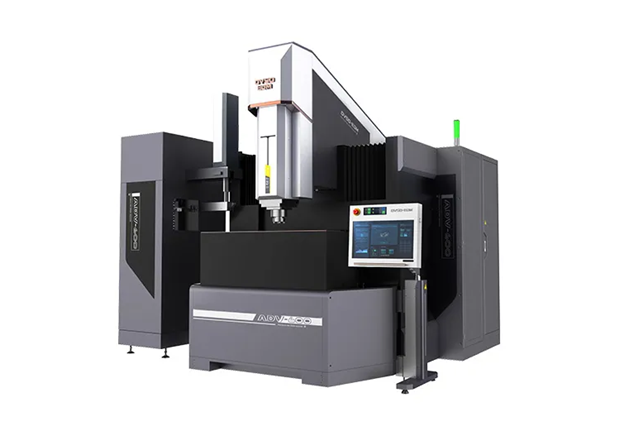

Máy xung CNC EDM Trung Quốc DMNC ADV400 và ADV600
Đặc điểm nổi bật của máy xung CNC EDM DMNC ADV400 và ADV600
- Hỗ trợ tích hợp robot để nạp/tháo điện cực và phôi, phục vụ hệ thống gia công tự động.
- Cửa bể làm việc nâng hạ tự động, hỗ trợ điều khiển theo chương trình.
- Trang bị tiêu chuẩn thước quang và hệ thống điều khiển vòng kín.
- Hệ điều khiển Windows 7/Windows 10 cung cấp nhiều giao diện truyền thông để kết nối với thiết bị bên ngoài.
- Tích hợp cơ sở dữ liệu công nghệ chuyên gia và chức năng AUTO hỗ trợ thiết lập điều kiện gia công.
- Hỗ trợ gia công với điện cực đồng và graphite.
- Dòng gia công tối thiểu 0,1 A.
- Độ nhám bề mặt tốt nhất Ra ≤0,08 μm.
- Sử dụng ray dẫn hướng tuyến tính cấp SP nhập khẩu.
- Sử dụng vít me bi cấp C2.
- Các chi tiết đúc của máy được xử lý lão hóa trong 3 năm.
- Chức năng High Jump cho phép trục Z định kỳ nâng lên vị trí cao hơn sau các chu kỳ nâng thông thường, hỗ trợ gia công rãnh sâu và vùng gia công diện tích lớn.
- Hãng công bố tốc độ gia công nhanh hơn khoảng 30% so với hệ thống điều khiển phóng điện nền DOS.
- Trang bị chức năng hỗ trợ học và vận hành hệ thống.
Chức năng và cấu hình bộ điều khiển
- Màn hình LCD cảm ứng, trang bị giá đỡ treo.
- Hệ điều hành Windows, tiêu chuẩn điều khiển đồng thời 4 trục, tùy chọn điều khiển 6 trục.
- Hỗ trợ đa nhiệm, cho phép chỉnh sửa nhiều file NC trong khi máy đang gia công.
- Hiển thị thời gian, tốc độ và trạng thái gia công theo thời gian thực.
- Chuyển đổi giao diện tiếng Trung và tiếng Anh.
- Hướng dẫn trực tuyến về nhập liệu, G-code và điều kiện phóng điện.
- Nâng điện cực tốc độ cao hai cấp và chức năng nâng siêu cao định kỳ.
- Cho phép thay đổi thông số điện/phóng điện trong khi đang gia công.
- Hỗ trợ chia sẻ, tải lên và tải xuống chương trình NC qua mạng LAN.
- Trang bị mạch PIKA Super Finish, hỗ trợ gia công bề mặt gương.
- Mạch điều khiển dòng tinh giúp bề mặt gia công đồng đều.
- Cơ sở dữ liệu công nghệ chuyên gia cho nhiều tổ hợp vật liệu điện cực và phôi.
- Chức năng AUTO tự động tính toán thông số từ gia công thô đến gia công tinh.
- Định vị tự động mặt đầu, góc, tâm trụ, tâm lỗ và tâm đường tròn qua ba điểm.
- Đo và hiệu chỉnh phôi trực tuyến.
- Theo dõi khe hở phóng điện, tự động xử lý hồ quang và phát cảnh báo.
- Bảo vệ quá tải, kiểm tra chương trình, kiểm soát mức và nhiệt độ dung dịch, chữa cháy tự động.
- Ghi nhớ tọa độ và khôi phục sau mất điện.
- Cửa bể nâng hạ tự động; mức dung dịch có thể điều khiển thủ công hoặc theo chương trình.
- Thời gian nạp đầy dung dịch khoảng 1 phút 30 giây, thời gian xả khoảng 1 phút.
- Trang bị tiêu chuẩn bộ làm mát dầu.
- Hệ thống bôi trơn tự động.
- Tủ điện kín, tích hợp điều hòa.
- Trang bị tiêu chuẩn bộ ổn áp.
- Tùy chọn hệ thống thay điện cực tự động ATC.
- Tùy chọn trục C, trục A và bàn xoay 2 trục.
- Tùy chọn truy cập máy từ xa RMC qua TCP/IP.
Thông số kỹ thuật máy xung CNC EDM DMNC ADV400 và ADV600
| Thông số kỹ thuật | ADV400 | ADV600 |
| Kích thước bàn làm việc | 600 × 400 mm, bàn granite | 800 × 500 mm |
| Hành trình X × Y × Z | 400 × 300 × 300 mm | 600 × 400 × 400 mm |
| Kích thước bể làm việc | 970 × 700 × 400 mm | 1.100 × 800 × 470 mm |
| Mức dung dịch làm việc cao nhất | 350 mm | 400 mm |
| Khoảng cách tối đa từ bàn đến gá lắp điện cực | 620 mm | 720 mm |
| Dung tích thùng dầu | 680 L | 715 L |
| Trọng lượng điện cực tối đa | 25 kg | 50 kg |
| Trọng lượng phôi tối đa | 400 g | 800 kg |
| Trọng lượng máy | 5.000 kg | 6.600 kg |
| Kích thước máy | 2.150 × 2.850 × 2.890 mm | 2.460 × 3.020 × 3.040 mm |
| Tổng công suất đầu vào | 11 kVA (50 A) | 11 kVA (50 A) |
| Nguồn điện | 3 pha 380 V/50 Hz | 3 pha 380 V/50 Hz |
| Hệ thống điều khiển CNC EDM | Nền tảng Windows 7 | Windows 7/Windows 10 |
| Dòng gia công tối đa | 50 A | 50 A |
| Độ nhám bề mặt tốt nhất | Ra ≤0,08 μm, điện cực đồng | Ra ≤0,08 μm |
| Độ mòn điện cực tối thiểu | ≤0,05% | ≤0,1% |
| Hiệu suất gia công tối đa | ≥500 mm³/phút | ≥500 mm³/phút |
| Phương pháp nội suy | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc |
| Chức năng bù độ chính xác | Bù bước vít từng trục, bù khe hở | Bù bước từng trục, bù khe hở |
| Đơn vị truyền động/lệnh nhỏ nhất | 1 μm | 1 μm |
| Màn hình | Cảm ứng 24 inch | Cảm ứng 24 inch |
| Điều khiển từ xa | Các cấp MFR0–3 | Các cấp MFR0–3 |
