Máy xung CNC EDM Trung Quốc DMNC 45PRO, 60PRO và 80PRO thuộc dòng máy xung CNC EDM chính xác PRO Series, sử dụng kết cấu bệ chữ T liền khối, bàn dạng chữ thập và trục chính cột đơn có đối trọng. Ba model có cùng nền tảng kết cấu và thông số công nghệ, khác nhau chủ yếu về hành trình X/Y/Z, kích thước bàn, tải trọng phôi và kích thước tổng thể để đáp ứng các quy mô gia công khác nhau.

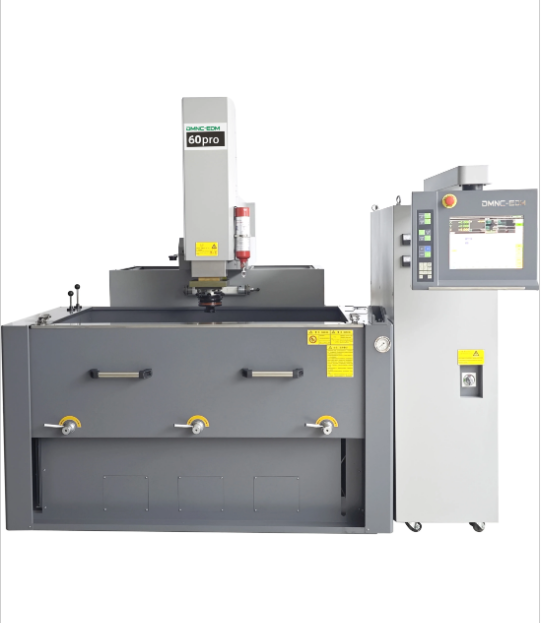

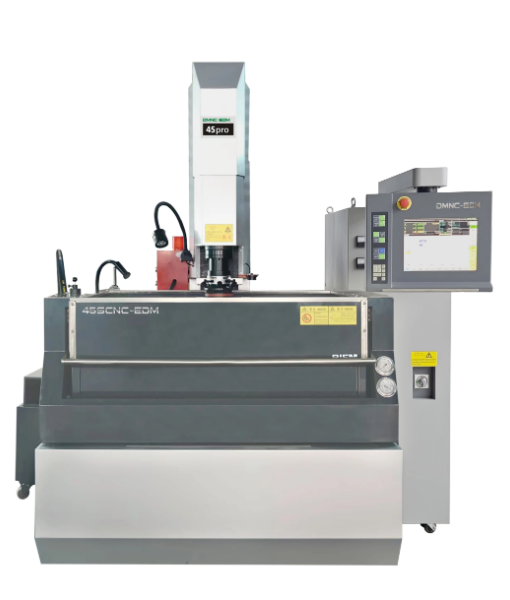

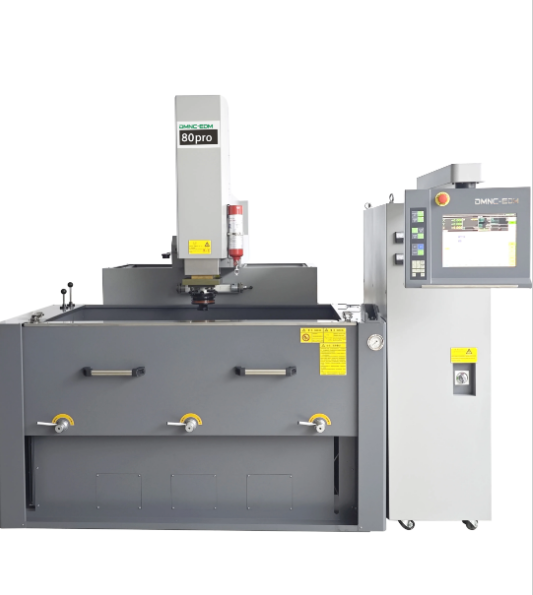

Máy xung CNC EDM Trung Quốc DMNC 45PRO, 60PRO và 80PRO
Đặc điểm nổi bật của máy xung CNC EDM DMNC 45PRO, 60PRO và 80PRO
- Kết cấu máy được phân tích bằng phương pháp phần tử hữu hạn. Dòng PRO sử dụng bệ máy chữ T liền khối, kết cấu thấp và rộng giúp toàn bộ hành trình bàn nằm trong phạm vi bao phủ của thân đúc, giảm biến dạng các bộ phận và duy trì độ chính xác hình học. Bàn dạng chữ thập giúp hạn chế sai số nghiêng và dao động trong quá trình chuyển động X/Y, đảm bảo chuyển động ổn định trên toàn hành trình.
- Sử dụng gang đúc cường độ cao kết hợp hệ thống gân tăng cứng bố trí hợp lý, mang lại độ cứng cao và giảm biến dạng nhiệt cho bệ máy và cột máy, phục vụ gia công chính xác và tốc độ cao.
- Thiết kế trục chính cột đơn độ cứng cao kết hợp đối trọng giúp giảm độ vươn của trục chính, duy trì độ chính xác ổn định và khả năng đáp ứng nhanh, hỗ trợ quá trình nâng hạ trục chính nhanh và ổn định.
- Bàn làm việc sử dụng đá granite chính xác Grade-00, có khả năng cách điện tốt, độ nhạy nhiệt thấp, chống ăn mòn và chống mài mòn. Vật liệu này đồng thời giúp giảm điện dung ký sinh giữa các điện cực, hỗ trợ tạo bề mặt hoàn thiện đồng đều.
- Tủ nguồn EDM được thiết kế thuận tiện cho vận hành, bên trong tích hợp bộ nguồn hiệu suất cao và các vòng điều khiển tiên tiến.
- Sử dụng dẫn hướng tuyến tính siêu chính xác SP nhập khẩu.
- Sử dụng vít me bi mài cấp chính xác C2.
- Thân đúc được xử lý lão hóa trong thời gian trên 3 năm.
Kích thước chính của máy xung CNC EDM DMNC 45PRO, 60PRO và 80PRO
| Thông số | 45PRO | 60PRO | 80PRO |
| Hành trình X/Y/Z | 450 × 300 × 320 mm | 600 × 400 × 350 mm | 800 × 500 × 400 mm |
| Kích thước bàn làm việc | 700 × 400 mm | 900 × 600 mm | 1.100 × 600 mm |
| Kích thước bể làm việc | 1.200 × 680 × 440 mm | 1.640 × 960 × 515 mm | 1.800 × 1.100 × 570 mm |
Thông số kỹ thuật máy xung CNC EDM DMNC 45PRO, 60PRO và 80PRO
| Thông số kỹ thuật | 45PRO | 60PRO | 80PRO |
| Kích thước bàn làm việc (L×W) | 700 × 400 mm | 900 × 600 mm | 1.100 × 600 mm |
| Hành trình X/Y/Z | 450 × 300 × 320 mm | 600 × 400 × 350 mm | 800 × 500 × 400 mm |
| Trọng lượng phôi tối đa | 400 kg | 1.500 kg | 2.500 kg |
| Trọng lượng điện cực tối đa | 25 kg | 100 kg | 100 kg |
| Khoảng cách từ đầu trục chính đến bàn làm việc | 605 mm | 700 mm | 900 mm |
| Kích thước bể làm việc (L×W×H) | 1.200 × 680 × 440 mm | 1.640 × 960 × 515 mm | 1.800 × 1.100 × 570 mm |
| Mức dầu cao nhất | 290 mm | 380 mm | 400 mm |
| Kiểu mở cửa | Cửa nâng thủ công | Cửa nâng thủ công | Cửa nâng thủ công |
| Dung tích thùng dầu | 530 L | 950 L | 1.300 L |
| Trọng lượng máy | 2.800 kg | 4.100 kg | 5.000 kg |
| Kích thước máy | 2.084 × 2.230 × 2.306 mm | 2.690 × 2.910 × 2.420 mm | 2.950 × 3.360 × 2.630 mm |
| Dòng gia công tối đa | 50 A | 50 A | 50 A |
| Độ nhám bề mặt tốt nhất | Ra≤0,2 µm | Ra≤0,2 µm | Ra≤0,2 µm |
| Độ mòn điện cực tối thiểu | ≤0,1% | ≤0,1% | ≤0,1% |
| Hiệu suất gia công tối đa | ≥500 mm³/phút | ≥500 mm³/phút | ≥500 mm³/phút |
| Trục điều khiển | Điều khiển đồng thời 3 trục | Điều khiển đồng thời 3 trục | Điều khiển đồng thời 3 trục |
| Màn hình | Cảm ứng 15 inch | Cảm ứng 15 inch | Cảm ứng 15 inch |
| Công suất đầu vào tối thiểu | 9 kW | 9 kW | 9 kW |
| Nguồn điện | 380V/50Hz, 3 pha | 380V/50Hz, 3 pha | 380V/50Hz, 3 pha |
