Máy xung CNC EDM hai đầu Trung Quốc DMNC ADI1400, ADI1800, ADI2100 và ADI2500 được thiết kế cho gia công khuôn và chi tiết có kích thước, tải trọng lớn. Các model sử dụng bàn làm việc cố định, trục X/Y chuyển động trên cột máy và được trang bị hai đầu gia công cùng hai bộ điều khiển riêng biệt, cho phép thực hiện hai quá trình phóng điện độc lập trên hai khuôn hoặc hai vị trí của cùng một khuôn lớn.

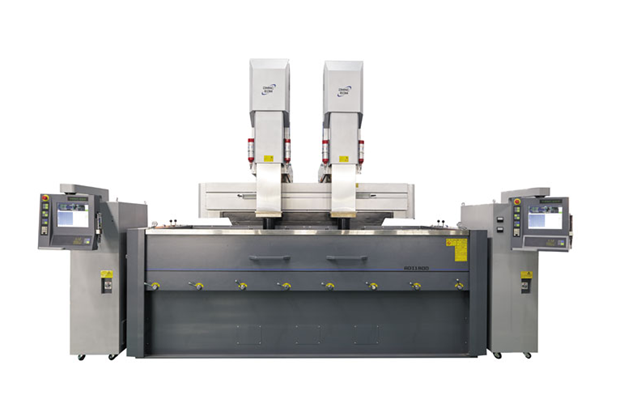

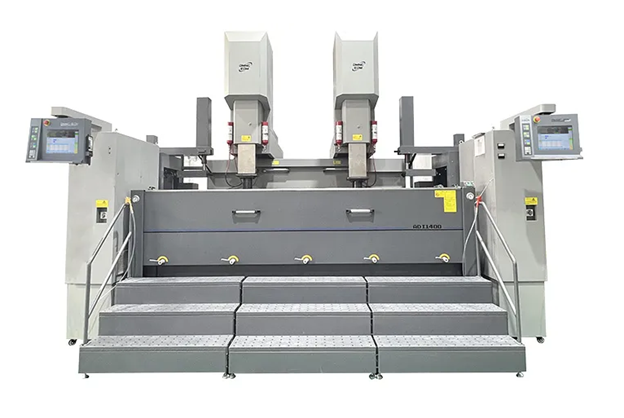

Máy xung CNC EDM hai đầu Trung Quốc DMNC ADI1400, ADI1800, ADI2100 và ADI2500
Đặc điểm nổi bật của máy xung CNC EDM hai đầu DMNC ADI1400, ADI1800, ADI2100 và ADI2500
- Hai đầu gia công độc lập: Mỗi đầu có bộ điều khiển riêng và có thể thực hiện quá trình xung EDM độc lập.
- Gia công đồng thời hai vị trí: Có thể xử lý hai khuôn cùng lúc hoặc hai khu vực khác nhau trên một khuôn kích thước lớn.
- Bàn làm việc cố định: Trục X/Y chuyển động trên cột máy, giúp hạn chế ảnh hưởng của tải trọng phôi đến chuyển động của các trục.
- Khả năng chịu tải lớn: Tải trọng phôi tối đa từ 4.500–9.000 kg; trọng lượng điện cực tối đa từ 200–300 kg tùy model.
- Độ chính xác định vị: X/Y/Z đạt 5 μm/300 mm, độ chính xác định vị lặp lại 3 μm.
- Hiệu suất gia công: Mỗi đầu sử dụng tổng công suất đầu vào 9 kVA (50 A); hiệu suất gia công tối đa ≥500 mm³/phút.
- Chất lượng bề mặt: Độ nhám bề mặt tốt nhất Ra ≤0,2 μm, độ mòn điện cực tối thiểu ≤0,1%.
- Điều khiển CNC trên nền tảng Windows 7: Hỗ trợ nội suy đường thẳng, cung tròn, xoắn ốc, bù bước vít từng trục và bù khe hở.
Ứng dụng
Dòng máy phù hợp gia công khuôn và chi tiết kích thước lớn, đặc biệt các công việc cần xử lý phôi tải trọng cao hoặc gia công đồng thời hai khuôn, hai vị trí khác nhau trên cùng một khuôn lớn.
Thông số kỹ thuật máy xung CNC EDM hai đầu DMNC ADI1400, ADI1800, ADI2100 và ADI2500
| Thông số kỹ thuật | ADI1400 | ADI1800 | ADI2100 | ADI2500 |
| Kích thước bàn làm việc (D × R) | 1.600 × 900 mm | 2.000 × 1.000 mm | 2.500 × 1.200 mm | 2.800 × 1.300 mm |
| Hành trình trục X × Y × Z | Mỗi đầu 900 × 700 × 500 mm | Mỗi đầu 1.200 × 800 × 600 mm | Mỗi đầu 1.500 × 800 × 600 mm | Mỗi đầu 1.800 × 900 × 600 mm |
| Kích thước bể làm việc (D × R × C) | 2.250 × 1.300 × 700 mm | 3.500 × 1.800 × 650 mm | 3.500 × 1.800 × 800 mm | 3.800 × 1.800 × 800 mm |
| Mức dung dịch làm việc cao nhất | 500 mm | 600 mm | 550 mm | 550 mm |
| Khoảng cách từ đầu trục chính đến bàn làm việc | 1.100 mm | 1.100 mm | 1.350 mm | 1.350 mm |
| Dung tích thùng dầu | 1.800 L | 4.000 L | 5.000 L | 5.000 L |
| Trọng lượng điện cực tối đa | 200 kg | 250 kg | 300 kg | 300 kg |
| Trọng lượng phôi tối đa | 4.500 kg | 7.000 kg | 7.000 kg | 9.000 kg |
| Độ chính xác định vị X/Y/Z | 5 μm/300 mm | 5 μm/300 mm | 5 μm/300 mm | 5 μm/300 mm |
| Độ chính xác định vị lặp lại X/Y/Z | 3 μm | 3 μm | 3 μm | 3 μm |
| Trọng lượng máy | 9.000 kg | 15.000 kg | 16.400 kg | 18.400 kg |
| Kích thước máy | 4.500 × 4.050 × 3.450 mm | 5.340 × 5.250 × 3.930 mm | 5.300 × 5.200 × 3.970 mm | 5.700 × 5.500 × 3.900 mm |
| Tổng công suất đầu vào | 9 kVA (50 A)/mỗi đầu | 9 kVA (50 A)/mỗi đầu | 9 kVA (50 A)/mỗi đầu | 9 kVA (50 A)/mỗi đầu |
| Nguồn điện | 3 pha 380 V/50 Hz | 3 pha 380 V/50 Hz | 3 pha 380 V/50 Hz | 3 pha 380 V/50 Hz |
| Bộ nguồn CNC EDM | Nền tảng Windows 7 | Nền tảng Windows 7 | Nền tảng Windows 7 | Nền tảng Windows 7 |
| Dòng gia công tối đa | 50 A | 50 A | 50 A | 50 A |
| Độ nhám bề mặt tốt nhất | Ra ≤0,2 μm | Ra ≤0,2 μm | Ra ≤0,2 μm | Ra ≤0,2 μm |
| Độ mòn điện cực tối thiểu | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Hiệu suất gia công tối đa | ≥500 mm³/phút | ≥500 mm³/phút | ≥500 mm³/phút | ≥500 mm³/phút |
| Phương pháp nội suy | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc | Đường thẳng, cung tròn, xoắn ốc |
| Chức năng bù độ chính xác | Bù bước vít từng trục, bù khe hở | Bù bước vít từng trục, bù khe hở | Bù bước vít từng trục, bù khe hở | Bù bước vít từng trục, bù khe hở |
| Đơn vị truyền động/lệnh nhỏ nhất | 1 μm | 1 μm | 1 μm | 1 μm |
| Kích thước bộ điều khiển | 1.250 × 550 × 1.800 mm | 1.250 × 550 × 1.800 mm | 1.250 × 550 × 1.800 mm | 1.250 × 550 × 1.800 mm |
| Màn hình | Cảm ứng 15 inch | Cảm ứng 15 inch | Cảm ứng 15 inch | Cảm ứng 15 inch |
| Điều khiển từ xa | Các cấp MFR0–3 | Các cấp MFR0–3 | Các cấp MFR0–3 | Các cấp MFR0–3 |
👉 Liên hệ ngay với chúng tôi qua số điện thoại 0836.029.594 hoặc email attjsc@machinetools.com.vn để nhận báo giá chi tiết và được tư vấn lựa chọn máy xung CNC EDM hai đầu DMNC phù hợp với yêu cầu gia công.
