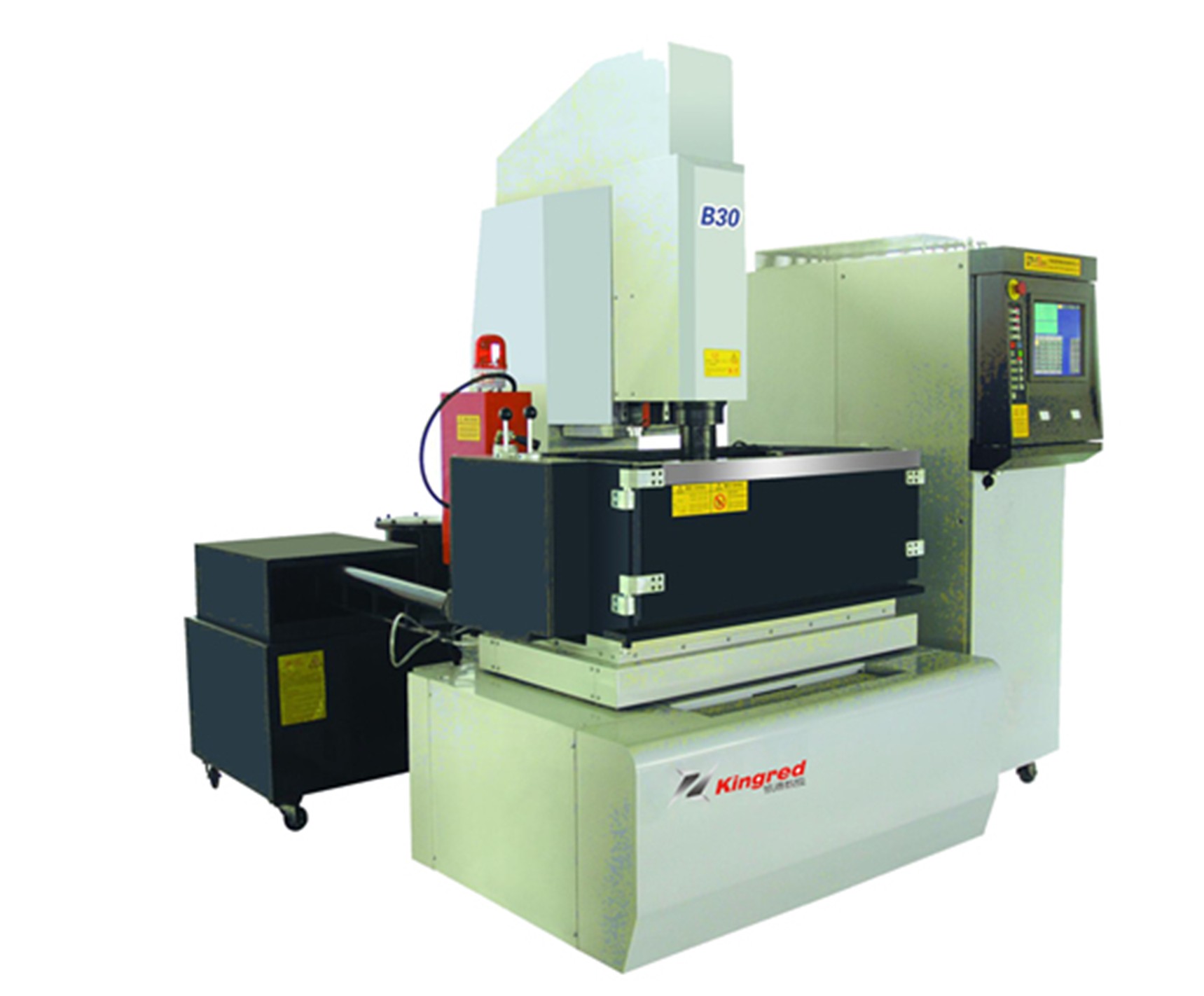

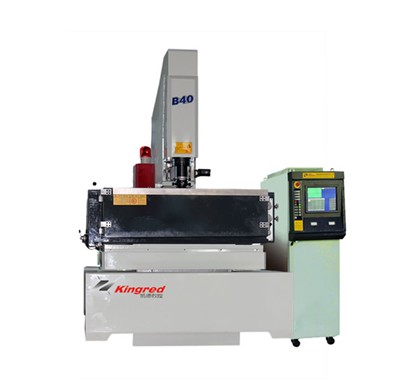

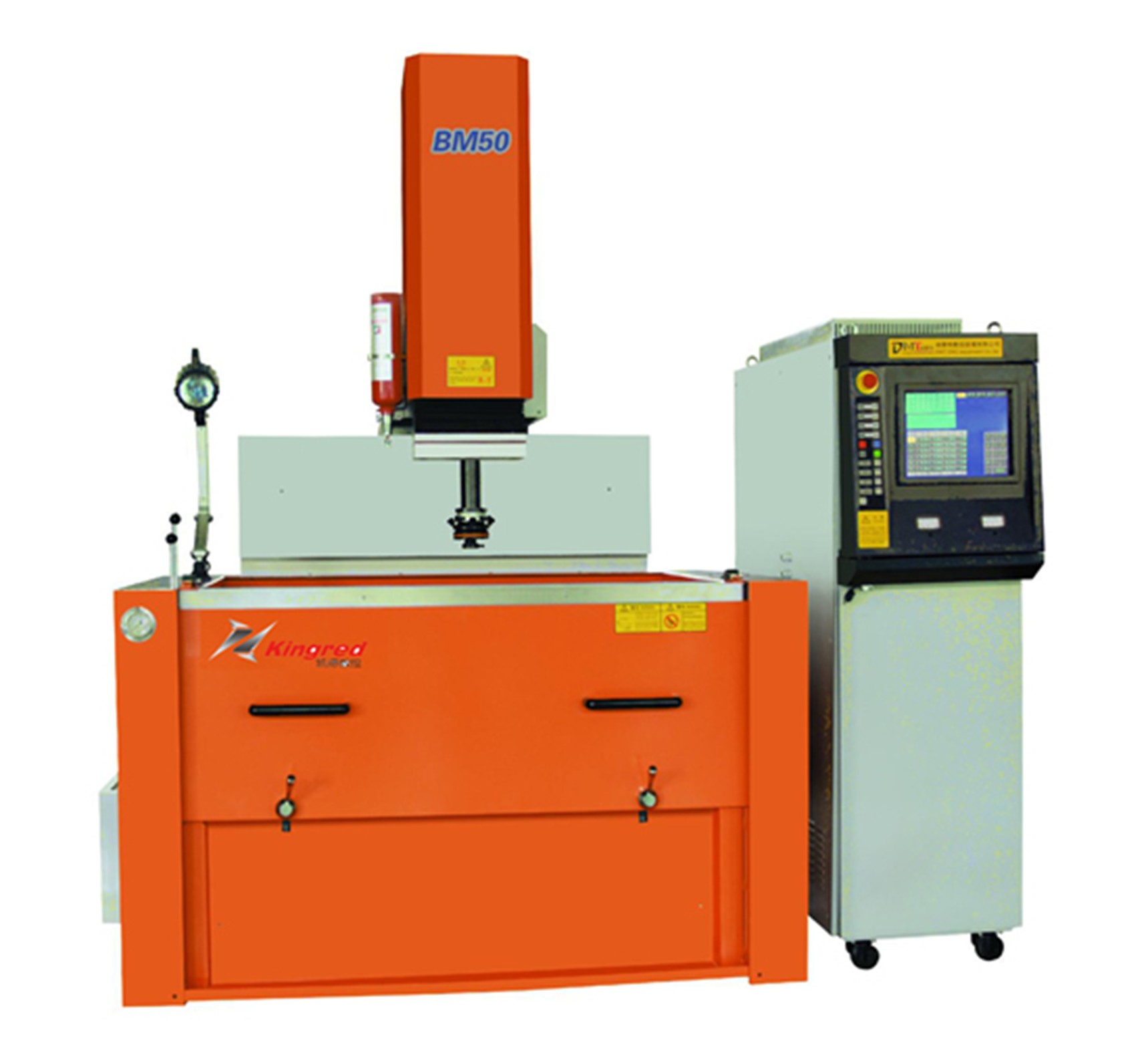

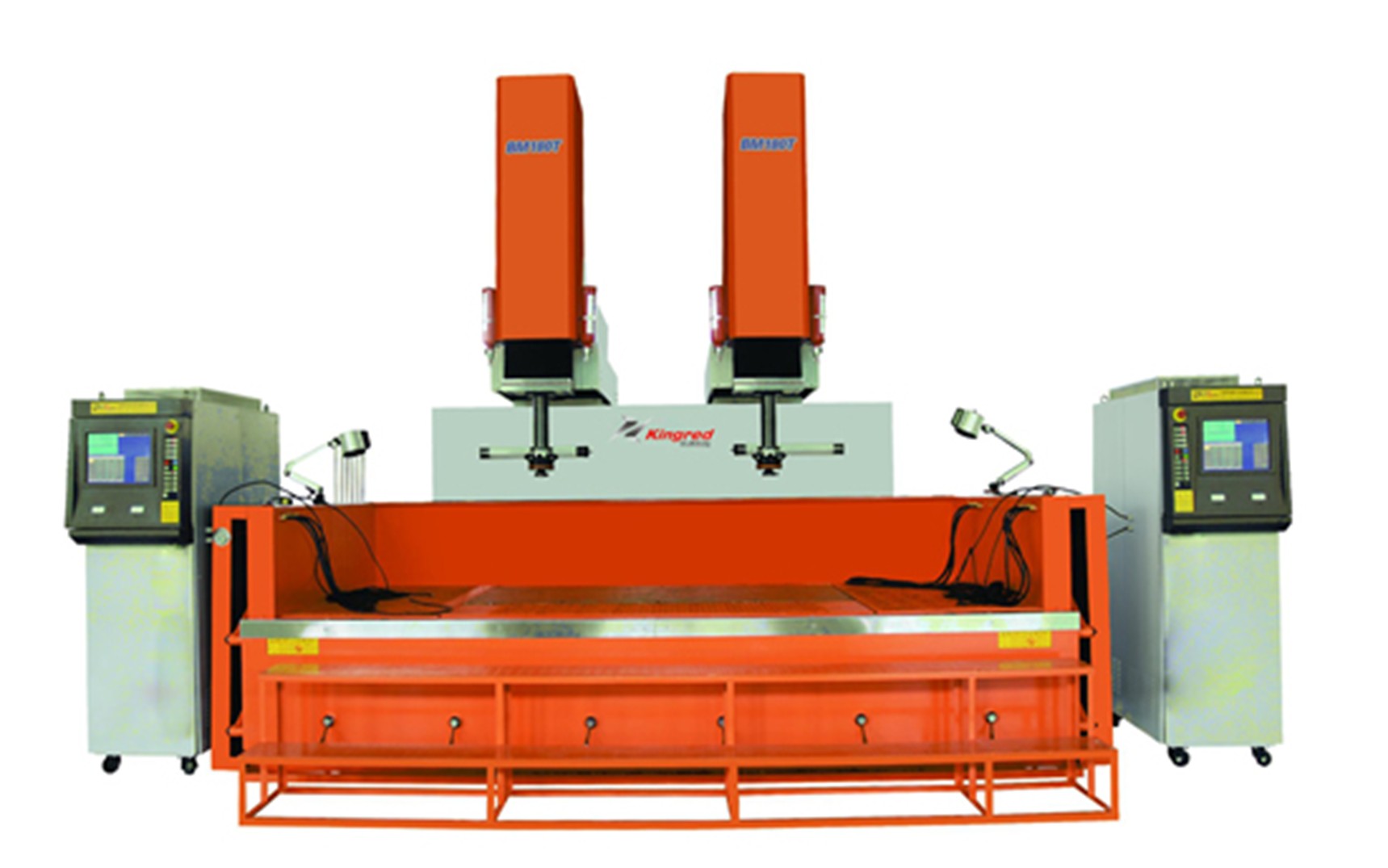

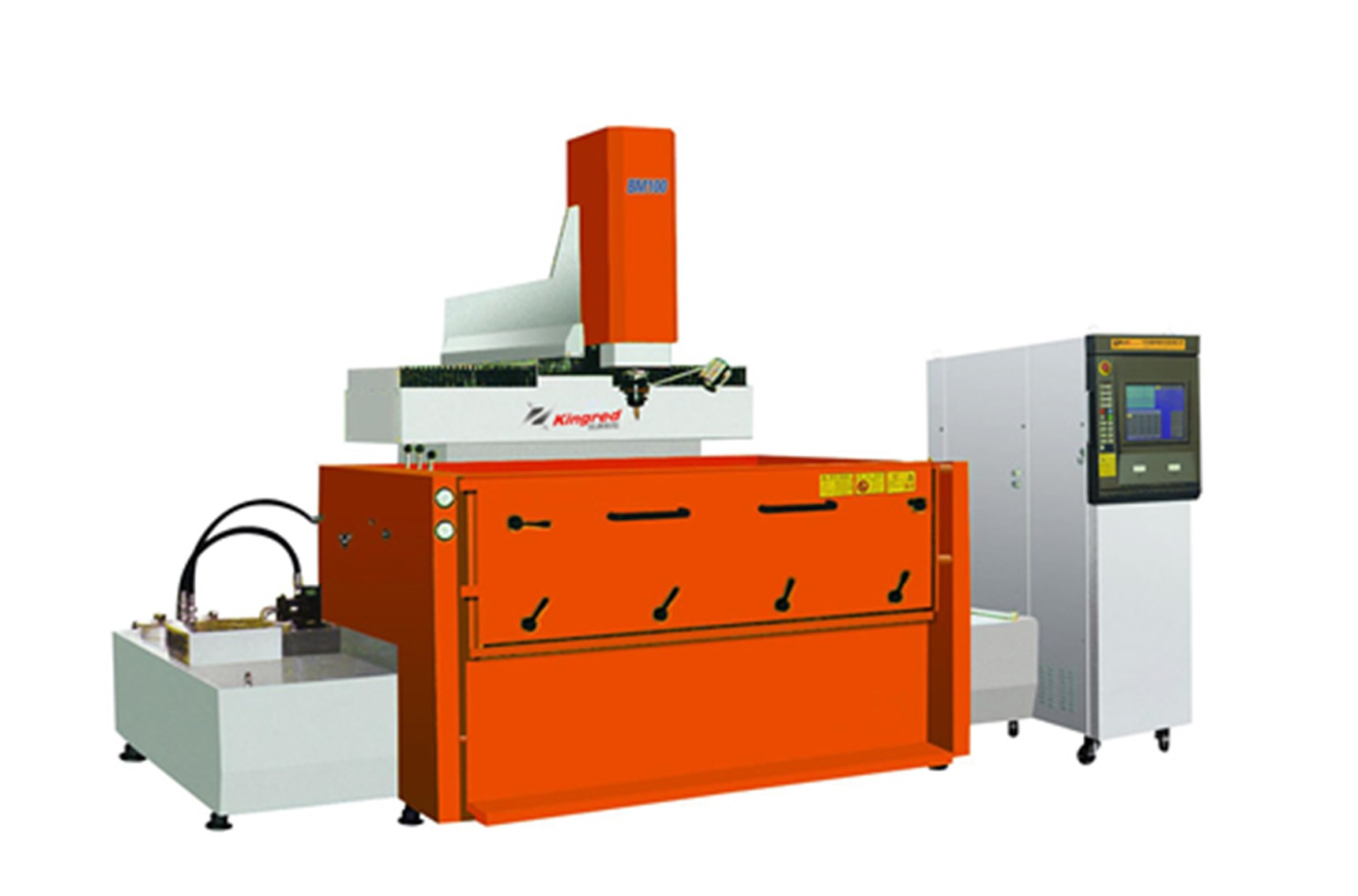

Máy xung CNC EDM Trung Quốc KINGRED KD-B và KD-BM gồm các model KD-B30, KD-B35, KD-B40, KD-BM50, KD-BM80, KD-BM100 và KD-BM180T. Dòng máy sử dụng kết cấu độ cứng vững cao, dẫn hướng tuyến tính và vít me bi THK Nhật Bản, servo AC Panasonic trên ba trục X/Y/Z và hệ thống điều khiển CNC. Hành trình X/Y/Z trải từ 300 × 210 × 270 mm đến 1.800 × 800 × 600 mm, đáp ứng nhiều kích thước và tải trọng phôi khác nhau.
Máy xung CNC EDM Trung Quốc KINGRED KD-B và KD-BM
Đặc điểm nổi bật của máy xung CNC EDM KINGRED KD-B và KD-BM
Đặc điểm cơ khí
- Kết cấu máy có độ cứng vững cao; vật đúc được xử lý ổn định hóa nhằm loại bỏ ứng suất bên trong và hỗ trợ duy trì độ chính xác lâu dài.
- Sử dụng dẫn hướng tuyến tính THK Nhật Bản và vít me bi THK.
- Ba trục sử dụng servo Panasonic, hỗ trợ độ ổn định và hiệu suất vận hành.
- Máy được chế tạo theo tiêu chuẩn JIS Nhật Bản; độ chính xác định vị đạt 5 μm trên đoạn ngẫu nhiên 100 mm, độ chính xác định vị lặp lại đạt 2 μm.
- Độ chính xác của máy được kiểm tra bằng giao thoa kế laser.
Đặc điểm chính của máy xung CNC EDM
- Điều khiển gia công phóng điện tự thích ứng.
- Điều khiển thời gian nâng nhanh và chiều cao nâng.
- Điều khiển điểm đặt của trục chính và phát hiện khe hở phóng điện.
- Điều khiển mức dầu.
- Điều khiển phòng cháy nhằm đảm bảo an toàn.
- Hệ thống cảnh báo tự động kết hợp thiết bị an toàn.
- Chức năng chống tích tụ carbon.
- Hệ thống điều khiển CNC, thao tác bằng màn hình cảm ứng và hộp điều khiển cầm tay.
- Tự động phát hiện vị trí phôi.
- Chức năng gia công tinh sau quá trình gia công.
- Ba trục X/Y/Z sử dụng servo Panasonic.
- Tỷ lệ mòn điện cực tối thiểu: 0,10%.
- Độ nhám bề mặt tốt nhất: Ra 0,2 μm.
- Hiệu suất gia công tối đa: 500 mm³/phút.
- Đơn vị điều khiển nhỏ nhất: 1 μm.
- Vỏ máy sử dụng tấm thép không gỉ.
Hệ thống điều khiển CNC
- Trang bị màn hình cảm ứng LCD 15 inch.
- Hỗ trợ nhập và xuất dữ liệu qua USB.
- Trang bị mạch gia công gương và mạch chuyên dụng cho gia công hợp kim cứng.
- Chức năng gia công tự động AUTO.
- Chức năng định vị tự động.
- Hệ thống gia công tốc độ cao và độ chính xác cao.
- Mạch tự động loại bỏ hồ quang.
- Cơ sở dữ liệu chuyên gia về thông số gia công.
- Hỗ trợ lệnh CNC, G-code tiêu chuẩn và ISO code.
- Chức năng ghi nhớ khi mất điện và hiển thị thông báo lỗi.
- Hỗ trợ vận hành CNC hoàn toàn.
- Nhiều chế độ định vị.
- Hệ thống gia công phóng điện thông minh.
- Hỗ trợ gia công tự động nhiều hốc.
Linh kiện chính và thương hiệu
| Linh kiện | Thương hiệu / mô tả |
| Dẫn hướng tuyến tính | THK |
| Vít me bi | THK |
| Bàn làm việc | Vật đúc độ cứng vững cao |
| Ổ trục | NSK |
| Servo AC 3 trục | Panasonic |
| Máy tính công nghiệp | Shenzhen SUNPC Technology Co., Ltd. |
| Đèn làm việc | Taiwan Jarrer |
| Hệ thống chữa cháy | Tự động |
| Bơm dầu | Grundfos |
| Bộ lọc | Filtersun |
| Tụ điện | TII |
| Aptomat / Circuit breaker | LS |
| Màn hình cảm ứng | IRTOUCH |
| Màn hình công nghiệp | SVA |
| Bộ nguồn switching | Taiwan Meanwell |
| Contactor | FUJI |
| Quạt | KAKU |
| Thiết bị dừng khẩn cấp | Schneider |
| Bộ chỉnh lưu | Toshiba hoặc FUJI |
Thông số kỹ thuật máy xung CNC EDM KINGRED KD-B và KD-BM
| Thông số kỹ thuật | KD-B30 | KD-B35 | KD-B40 | KD-BM50 | KD-BM80 | KD-BM100 | KD-BM180T |
| Kích thước bàn | 600 × 400 mm | 600 × 400 mm | 850 × 450 mm | 850 × 450 mm | 1.150 × 650 mm | 1.250 × 800 mm | 2.000 × 1.000 mm |
| Hành trình X/Y/Z | 300 × 210 × 270 mm | 350 × 250 × 300 mm | 400 × 300 × 300 mm | 500 × 400 × 300 mm | 800 × 500 × 400 mm | 1.000 × 600 × 450 mm | 1.800 × 800 × 600 mm |
| Kích thước khoang dầu trên bàn | 950 × 620 × 360 mm | 950 × 620 × 360 mm | 1.150 × 660 × 435 mm | 1.350 × 860 × 500 mm | 1.800 × 1.150 × 600 mm | 2.000 × 1.300 × 700 mm | 3.500 × 1.800 × 650 mm |
| Khoảng cách từ điện cực đến bàn | 250–550 mm | 250–550 mm | 295–615 mm | 690–990 mm | 480–880 mm | 550–1.000 mm | 600–1.200 mm |
| Tải trọng điện cực tối đa | 25 kg | 50 kg | 50 kg | 50 kg | 100 kg | 150 kg | 200 kg |
| Tải trọng bàn | 400 kg | 550 kg | 600 kg | 800 kg | 3.000 kg | 4.000 kg | 8.000 kg |
| Kích thước máy (D×R×C) | 2.100 × 1.610 × 2.180 mm | 2.200 × 1.670 × 2.280 mm | 2.350 × 1.700 × 2.300 mm | 2.200 × 1.970 × 2.280 mm | 2.280 × 2.570 × 2.700 mm | 2.280 × 3.700 × 3.000 mm | 3.900 × 4.100 × 4.200 mm |
| Trọng lượng tịnh | 2.000 kg | 2.200 kg | 2.300 kg | 4.000 kg | 5.000 kg | 5.000 kg | 15.000 kg |
| Tổng công suất đầu vào | 10 kVA | 10 kVA | 10 kVA | 10 kVA | 10 kVA | 10 kVA | 10 kVA |
| Dòng gia công tối đa | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A |
| Trục điều khiển | 3 trục đồng thời | 3 trục đồng thời | 3 trục đồng thời | 3 trục đồng thời | 3 trục đồng thời | 3 trục đồng thời | 3 trục đồng thời |
