Máy xung EDM Trung Quốc KINGRED ZNC Series gồm các model ZNC350, ZNC450, ZNC500, ZNC550, ZNC650 và ZNC700, với hành trình X/Y/Z từ 350 × 250 × 180 mm đến 700 × 600 × 300 mm. Dòng máy sử dụng kết cấu có độ cứng vững cao, trục Z trang bị servo DC SANYO Nhật Bản, ba trục sử dụng thước quang SINO và hệ thống điều khiển ZNC dạng PC Based. Máy phù hợp gia công hốc, lỗ và các chi tiết có biên dạng đặc biệt trên các vật liệu dẫn điện như đồng, thép.

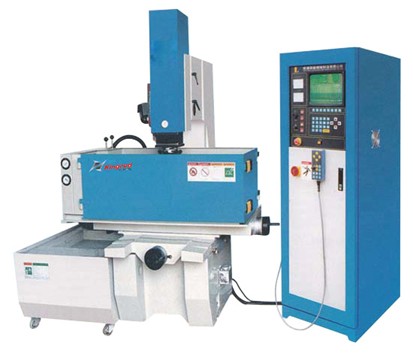

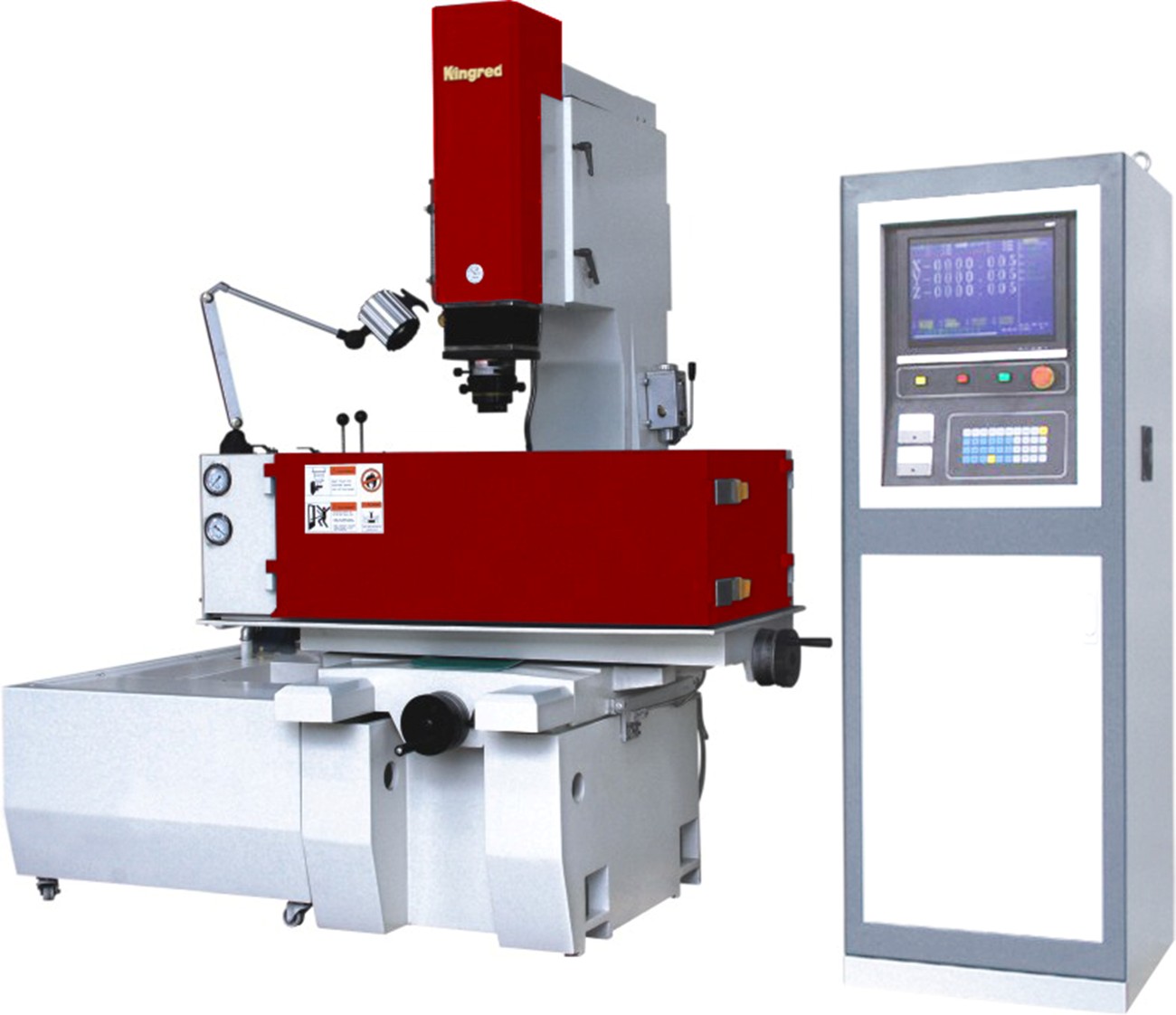

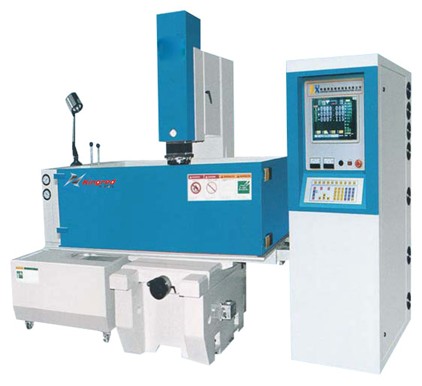

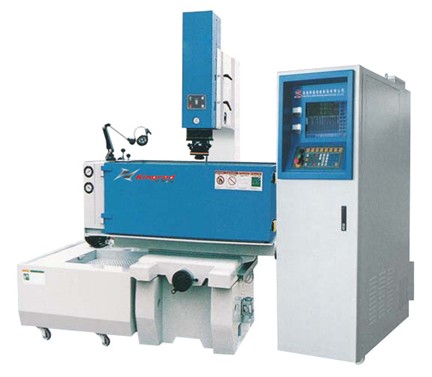

Máy xung EDM Trung Quốc KINGRED ZNC Series
Đặc điểm nổi bật của máy xung EDM KINGRED ZNC Series
- Kết cấu máy có độ cứng vững cao, hạn chế biến dạng và hỗ trợ duy trì độ chính xác trong quá trình gia công.
- Vật đúc sử dụng FC-35, được xử lý nhằm duy trì độ ổn định và độ chính xác lâu dài.
- Ray dẫn hướng dạng chữ V, hỗ trợ chuyển động ổn định ngay cả khi chịu tải lớn.
- Trục Z sử dụng servo DC SANYO Nhật Bản.
- Trang bị ổ trục độ chính xác cao.
- Bàn làm việc sử dụng ray có bề mặt TAFULO.
- Bơm dầu sử dụng GRUNDFOS của Đan Mạch hoặc GALPEDA của Ý.
- Ba trục sử dụng thước quang SINO.
- Có thể lựa chọn các phương pháp loại bỏ phoi như quét dầu, cuốn dầu hoặc hút dầu; đồng thời hỗ trợ gia công trong điều kiện phôi không ngập hoàn toàn trong dầu.
- Hệ thống bôi trơn ray được bố trí tập trung, hỗ trợ duy trì độ sạch và tình trạng làm việc của các bề mặt dẫn hướng.
- Bo mạch PCB được xử lý chống ẩm, chống ăn mòn và mạ vàng.
Hệ thống điều khiển ZNC
Bộ nguồn điều khiển
Hệ thống điều khiển ZNC sử dụng cấu trúc PC Based, điều khiển vòng kín trục Z và hỗ trợ các mức dòng gia công 50A, 75A hoặc 100A.
| Thông số kỹ thuật | Giá trị |
| Công suất bộ nguồn | 50A / 75A / 100A |
| Phương thức điều khiển | Vòng kín trục Z |
| Đơn vị cài đặt nhỏ nhất | 0,005 mm (0,001 mm) |
| Đơn vị cài đặt lớn nhất | 9.999,995 mm |
| Hệ tọa độ | INC, ABS |
| Màn hình | LCD 15 inch |
| Hệ thống điều khiển | PC Based |
| Chạy vi bước | 0,005 mm ×1, ×5, ×10 |
| Khả năng lưu dữ liệu | >10.000 |
| Dòng gia công tối đa | 50 / 75 / 100 A |
| Tổng công suất đầu vào | 4,5 / 6 / 10 kVA |
| Tốc độ bóc vật liệu tối đa | 360 / 560 / 700 mm³/phút |
| Tỷ lệ mòn điện cực | <0,2% |
| Độ nhám bề mặt tốt nhất | Ra 0,18 μm* |
| Kích thước bộ nguồn | 790 × 820 × 1.850 mm |
| Trọng lượng bộ nguồn | 260 kg |
Riêng bảng thông số ZNC350 ghi độ nhám bề mặt tốt nhất Ra 0,2 μm; các model ZNC450, ZNC500, ZNC550, ZNC650 và ZNC700 ghi Ra 0,18 μm.

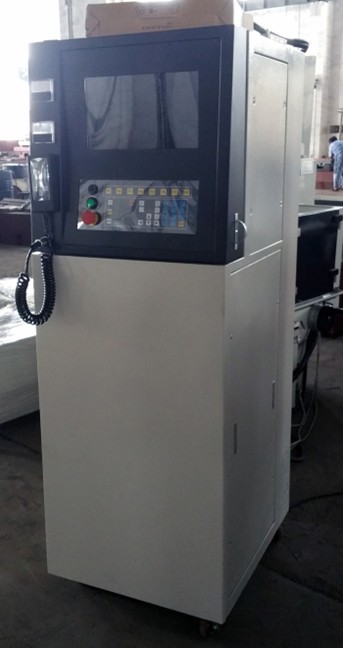

Chức năng hệ thống điều khiển
- Khả năng lưu trữ hơn 20.000 chương trình gia công hoặc chương trình khuôn khác nhau.
- Trang bị mạch gia công bề mặt gương, đồng thời hỗ trợ gia công quỹ đạo và gia công trộn bột.
- Hỗ trợ chức năng tự động chỉnh sửa 10 cấp, bao gồm chỉnh thủ công, AUTO Z và chỉnh điều kiện thông minh theo hình dạng điện cực, vật liệu điện cực, vật liệu phôi, diện tích gia công và yêu cầu độ chính xác.
- Hệ tọa độ X/Y/Z có thể chuyển đổi giữa hệ mét và hệ inch.
- Khi quá trình gia công không ổn định, điều kiện phóng điện có thể được tự động điều chỉnh thông qua hiệu suất phóng điện và thời gian làm việc; sau đó hệ thống tự khôi phục điều kiện gia công.
- Có chức năng phát hiện hồ quang tự động; khi xảy ra hồ quang không ổn định, hệ thống điều chỉnh thông số gia công và chiều cao nâng điện cực để khôi phục trạng thái làm việc bình thường.
- Có thể cài đặt số lần phóng điện trước khi điện cực nâng lên vị trí an toàn, hỗ trợ thoát phoi khi gia công lỗ sâu.
- Có chức năng hạn chế phóng điện thứ cấp, lắng đọng carbon và hỗ trợ phát hiện nhanh biên phóng điện.
- Chức năng điều khiển công suất đồng đều hỗ trợ đồng nhất hiệu quả gia công; có thể tắt khi cần tăng tốc gia công bằng điện cực graphite.
- Bộ nguồn và màn hình LCD 15 inch được thiết kế theo tiêu chí an toàn CE được hãng nêu; hỗ trợ chống bụi, chống nước và chống nhiễu điện.
- Sử dụng bộ điều khiển PC công nghiệp; bộ nhớ DOM thay thế ổ cứng truyền thống nhằm tăng tốc độ và độ ổn định khi đọc dữ liệu trong môi trường công nghiệp.
- Hỗ trợ chức năng phóng điện ngược, thuận tiện cho các yêu cầu gia công đặc biệt.
- Có hai hệ tọa độ gia công độc lập, hỗ trợ gia công khuôn đực và khuôn cái tại các tọa độ khác nhau.
- Sau khi mất điện, hệ thống có thể khởi động lại và tự động tải điều kiện gia công cùng tọa độ trước đó.
- Có hai chế độ tốc độ nâng điện cực, hỗ trợ tăng tốc độ nâng khi không xảy ra biến dạng điện cực và cải thiện hiệu suất khi gia công diện tích lớn.
- Tọa độ và dữ liệu gia công có thể được lưu riêng, giúp nhanh chóng sử dụng lại cùng điều kiện gia công cho các vị trí khác.
- Hai mạch điện áp cao có thể cài đặt theo điện áp hoặc dòng điện từng phần tùy theo yêu cầu.
- Chức năng phát hiện hồ quang trực tiếp có thể giám sát từng xung nạp và ngắt dòng khi xuất hiện xung bất thường, hạn chế hiện tượng ngắn mạch.
- Điều khiển xung cao áp hỗ trợ thiết lập nhiều dạng xung khác nhau để phối hợp với tốc độ gia công và mức độ mòn điện cực.
Thông số kỹ thuật máy xung EDM KINGRED ZNC Series
| Thông số kỹ thuật | ZNC350 | ZNC450 | ZNC500 | ZNC550 | ZNC650 | ZNC700 |
| Kích thước khoang dầu trên bàn | 1.080 × 580 × 350 mm | 1.200 × 620 × 450 mm | 1.240 × 750 × 500 mm | 1.420 × 850 × 550 mm | 1.920 × 1.060 × 620 mm | 1.950 × 1.050 × 650 mm |
| Kích thước bàn | 600 × 320 mm | 700 × 400 mm | 800 × 500 mm | 1.000 × 500 mm | 1.000 × 600 mm | 1.200 × 650 mm |
| Hành trình X/Y/Z | 350 × 250 × 180 mm | 450 × 350 × 200 mm | 500 × 400 × 220 mm | 550 × 450 × 250 mm | 650 × 550 × 300 mm | 700 × 600 × 300 mm |
| Hành trình trục Z thứ 2 | 200 mm | 200 mm | 250 mm | 300 mm | 300 mm | 300 mm |
| Khoảng cách từ điện cực đến bàn | 350 mm | 520 mm | 540 mm | 640 mm | 850 mm | 950 mm |
| Tải trọng điện cực tối đa | 50 kg | 80 kg | 100 kg | 100 kg | 150 kg | 200 kg |
| Tải trọng bàn | – | 1.000 kg | 1.200 kg | 1.500 kg | 2.000 kg | 2.000 kg |
| Kích thước máy | 1.460 × 1.490 × 2.200 mm | 1.900 × 1.500 × 2.200 mm | 2.100 × 1.500 × 2.300 mm | 1.490 × 1.460 × 2.200 mm | 2.060 × 1.790 × 2.300 mm | 2.100 × 1.500 × 2.300 mm |
| Trọng lượng tịnh máy | 1.400 kg | 2.000 kg | 2.000 kg | 2.200 kg | 3.500 kg | 3.500 kg |
| Dung tích thùng dầu | 470 L | 490 L | 540 L | 540 L | 1.300 L | 800 L |
| Trọng lượng tịnh thùng dầu | 150 kg | – | – | – | – | – |
Thông số bộ nguồn điều khiển ZNC
| Thông số kỹ thuật | ZNC350 | ZNC450 | ZNC500 | ZNC550 | ZNC650 | ZNC700 |
| Công suất bộ nguồn | 50A / 75A / 100A | 50A / 75A / 100A | 50A / 75A / 100A | 50A / 75A / 100A | 50A / 75A / 100A | 50A / 75A / 100A |
| Phương thức điều khiển và trục | Vòng kín trục Z | Vòng kín trục Z | Vòng kín trục Z | Vòng kín trục Z | Vòng kín trục Z | Vòng kín trục Z |
| Đơn vị cài đặt nhỏ nhất | 0,005 mm (0,001 mm) | 0,005 mm (0,001 mm) | 0,005 mm (0,001 mm) | 0,005 mm (0,001 mm) | 0,005 mm (0,001 mm) | 0,005 mm (0,001 mm) |
| Đơn vị cài đặt lớn nhất | 9.999,995 mm | 9.999,995 mm | 9.999,995 mm | 9.999,995 mm | 9.999,995 mm | 9.999,995 mm |
| Hệ tọa độ | INC, ABS | INC, ABS | INC, ABS | INC, ABS | INC, ABS | INC, ABS |
| Hệ thống hiển thị | LCD 15 inch | LCD 15 inch | LCD 15 inch | LCD 15 inch | LCD 15 inch | LCD 15 inch |
| Hệ thống điều khiển | PC Based | PC Based | PC Based | PC Based | PC Based | PC Based |
| Chạy vi bước | 0,005 mm ×1, ×5, ×10 | 0,005 mm ×1, ×5, ×10 | 0,005 mm ×1, ×5, ×10 | 0,005 mm ×1, ×5, ×10 | 0,005 mm ×1, ×5, ×10 | 0,005 mm ×1, ×5, ×10 |
| Khả năng lưu dữ liệu | >10.000 | >10.000 | >10.000 | >10.000 | >10.000 | >10.000 |
| Dòng gia công tối đa | 50 / 75 / 100 A | 50 / 75 / 100 A | 50 / 75 / 100 A | 50 / 75 / 100 A | 50 / 75 / 100 A | 50 / 75 / 100 A |
| Tổng công suất đầu vào | 4,5 / 6 / 10 kVA | 4,5 / 6 / 10 kVA | 4,5 / 6 / 10 kVA | 4,5 / 6 / 10 kVA | 4,5 / 6 / 10 kVA | 4,5 / 6 / 10 kVA |
| Tốc độ bóc vật liệu tối đa | 360 / 560 / 700 mm³/phút | 360 / 560 / 700 mm³/phút | 360 / 560 / 700 mm³/phút | 360 / 560 / 700 mm³/phút | 360 / 560 / 700 mm³/phút | 360 / 560 / 700 mm³/phút |
| Tỷ lệ mòn điện cực | <0,2% | <0,2% | <0,2% | <0,2% | <0,2% | <0,2% |
| Độ nhám bề mặt tốt nhất | Ra 0,2 μm | Ra 0,18 μm | Ra 0,18 μm | Ra 0,18 μm | Ra 0,18 μm | Ra 0,18 μm |
| Kích thước bộ nguồn | 790 × 820 × 1.850 mm | 790 × 820 × 1.850 mm | 790 × 820 × 1.850 mm | 790 × 820 × 1.850 mm | 790 × 820 × 1.850 mm | 790 × 820 × 1.850 mm |
| Trọng lượng bộ nguồn | 260 kg | 260 kg | 260 kg | 260 kg | 260 kg | 260 kg |
Ứng dụng của KINGRED ZNC Series
Trong quá trình gia công EDM, điện cực và phôi làm việc trong chất lỏng gia công. Khi điện cực tiến gần phôi đến một khoảng cách thích hợp, quá trình phóng điện tạo nhiệt lượng cao để bóc tách vật liệu và hình thành biên dạng yêu cầu.
KINGRED ZNC Series phù hợp gia công:
- Hốc khuôn.
- Lỗ.
- Các chi tiết có biên dạng đặc biệt.
- Chi tiết bằng đồng.
- Chi tiết bằng thép và các vật liệu dẫn điện phù hợp với phương pháp EDM.
Dòng máy phù hợp với các công việc cần gia công hình dạng khó thực hiện bằng phương pháp cắt gọt thông thường và yêu cầu kiểm soát chính xác quá trình phóng điện.
